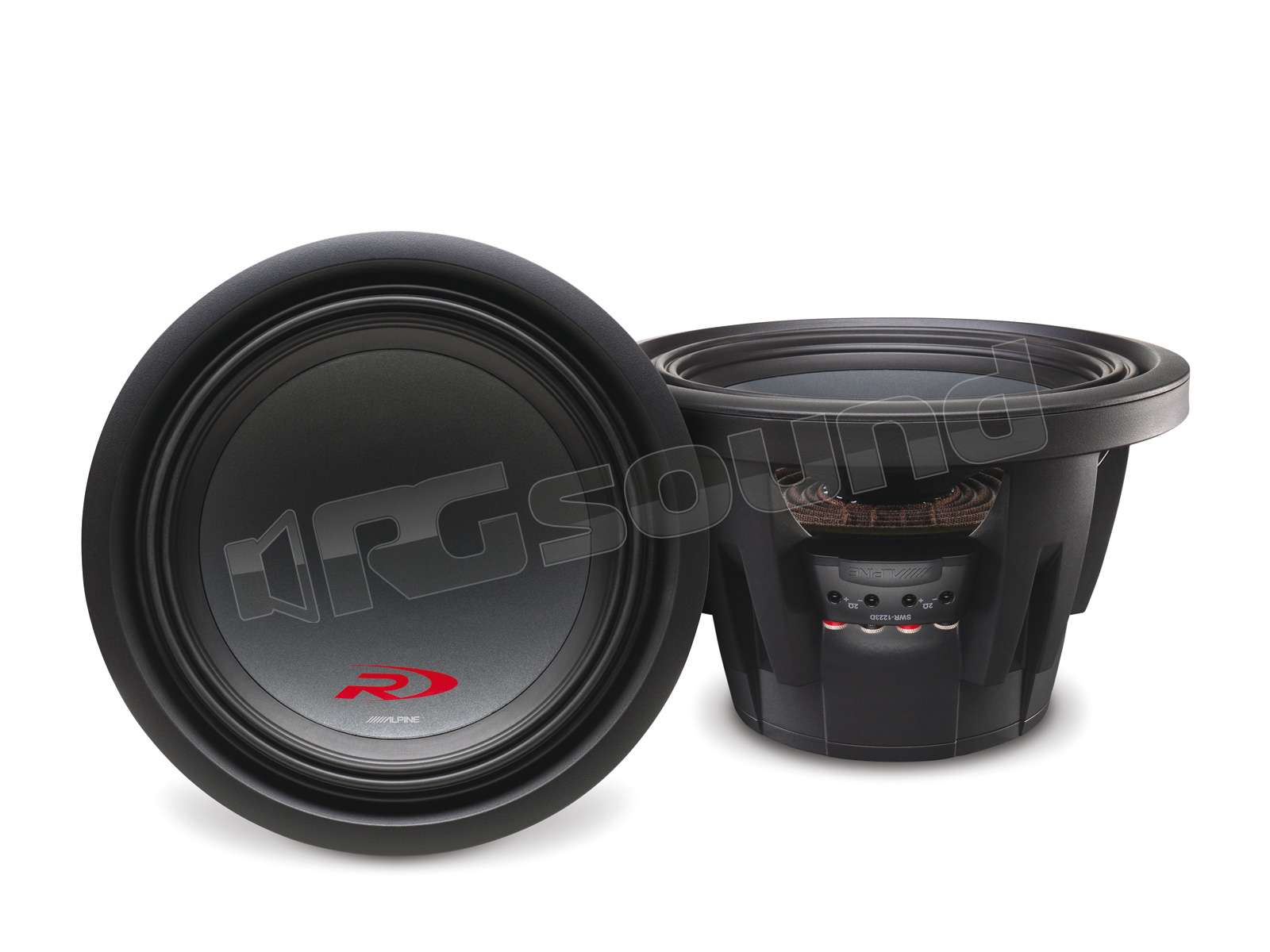

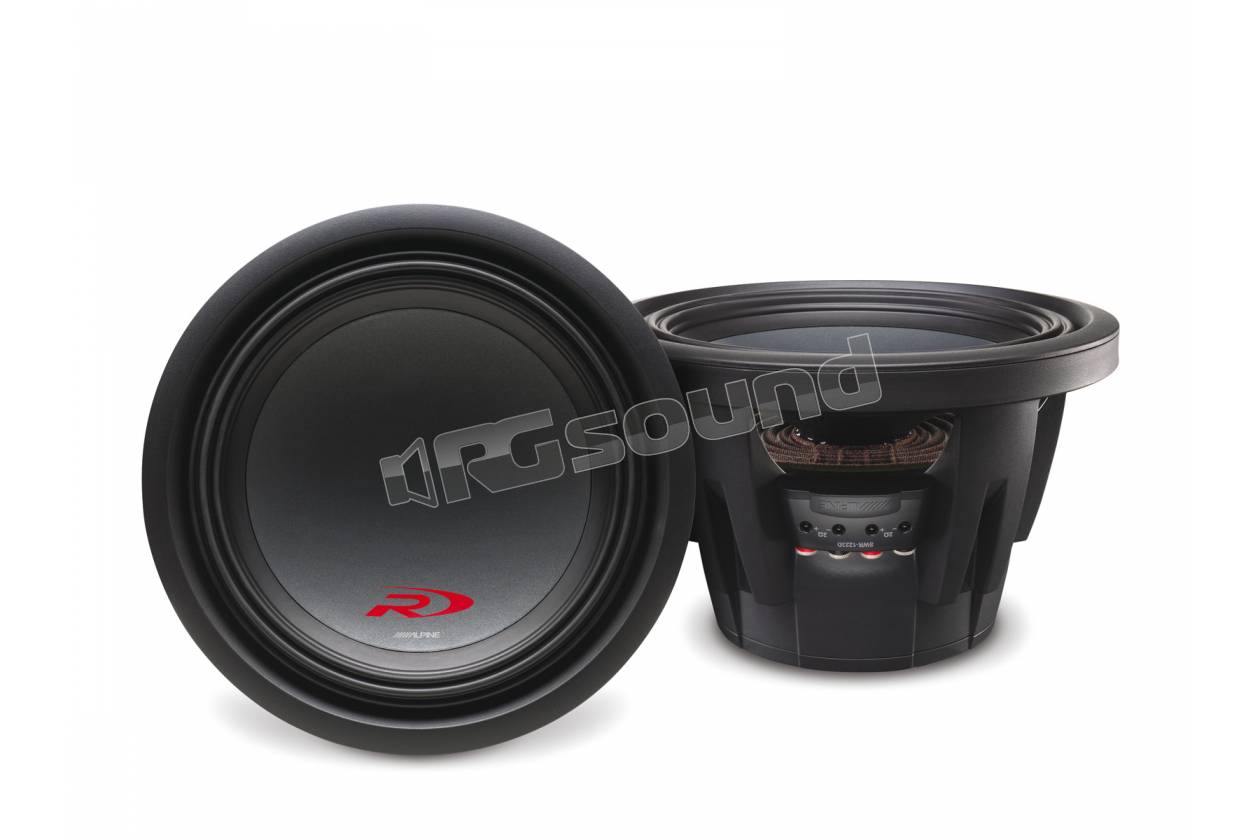

Alpine SWR-1223D

SWR-1223D - Subwoofer Type-R da 30 cm doppia bobina 2 ohm + 2 ohm

La quarta generazione dei subwoofer Type-R riesce a fornire dei bassi sempre più puliti, più profondi, più veloci e più accurati con una potenza erogata ancora maggiore.

Bassi estremi in meno spazio

I Subwoofer Type-R sono stati completamente riprogettati per offrire più flessibilità di installazione e maggiore versatilità di applicazione per costruire il tuo sistema audio ideale. Con 149 mm per il 25cm. e 161,8 mm per il 30 cm., questi nuovi modelli offrono una riduzione del 20% di profondità di montaggio rispetto alla serie precedente, offrendo anche una maggiore potenza di uscita .


Più escursione = Più potenza

La nuova struttura del motore FEA-Optomized Motor Structure insieme al design rivoluzionario della sospensione High-Amplitude Multi Roll (HAMR) fornisce ai nuovi subwoofer Type-R la maggiore escursione e SPL della catagoria.
La misura di 21 mm di X-Max, fornisce ai nuovi Type-R il primato di potenza nella propria categoria, distorsioni ultra-loe ed impareggiabile qualità del suono.


Motore con maggior Forza = Più Controllo

Cominciando dalla struttura del magnete segmentata in 10 parti, il subwoofer Type-R ha una forza del motore aumentata del 20% rispetto alla generazione precedente con un controllo ancora maggiore. La nuova struttura del magnete è parte integrante della nuova generazione di sistemi di raffreddamento "Alpine’s Patented Radial Vented VC cooling system".


Keep it Cool = Keep it Playing

Alpine’s Patented Radial Vented VC Heatsink and Airflow Management System (US Patent #7,634,101) aiuta a ridurre al minimo la compressione in potenza e garantisce un'affidabilità nel tempo senza perdite di potenza, senza surriscaldare la bobina. Il nuovo teleio di alluminio in un unico pezzo utilizza l'intera struttura come un grosso dissipatore di calore, per consentire una gestione sempre perfetta ed un'erogazione di potenza senza compromessi, anche nelle applicazioni più estreme.


FEA ottimizzato = Massima Linearità

La tecnologia brevettata Alpine’s Patented Compound Radius Curve garantisce un campo magnetico ultra-simmetrico, ottimizzando la densità del flusso, per ridurre la distorsione, migliorando la tenuta in potenza e in uscita.


Potenza sempre maggiore

La bobina sovradimensionata da 65mm, offre una superfice superiore del 35%, permettendo una tenuta in potenza di 600W RMS / 1800 W di picco. Per ottenere le prestazioni massime si consiglia di abbinare un amplificatore PDX Digitale ai nuovi Type-R.

Surround FEA Optimized HAMR

La grande ampiezza della sospensione Multi Roll permette ascursioni estreme, senza sacrificare spazio prezioso al cono. FEA ottimizzato garantisce una linearità superba e realizzati con uno stampo ad iniezione in Santoprene ®, questo surround HAMR è una parte fondamentale del sistema di sospensione, permettendo escursioni estreme con un controllo totalesenza distorsioni.


Spider ottimizzato FEA con Layer rinforzati

Assicura un controllo affidabile e coerente per eliminare ogni possibile rumori meccanico o interferenza tipica di molti apparati ad alta escursione .


Dissipatori di calore ventilati VC & Gestione del Flusso d'aria

Gestisce attivamente le temperature della bobina forzando l'aria direttamente all'interno del sistema dissipatore.


Struttura del Motore ottimizzato FEA

Consente di creare un campo magnetico simmetrico , ottimizzando la densità di flusso per ridurre notevolmente la distorsione, migliorando ulteriormente la tenuta in potenza e in uscita.

CARATTERISTICHE
Diaframma

Materiale: Kevlar-Reinforced Pulp Fiber
Design: 2-Piece Structural Parabolic w/ H.A.M.R Surround (Patent Pending)

Surround

Materiale: Injected Molded Santoprene®
Design: High Amplitude Multi-Roll

Spider

Materiale: Nomex®
Design: Progressive

Bobina

Materiale: 180°C High Temp Wire on Spiral Cut Aluminum Former
Design: 65 mm 4-Layer Dual Voice Coil

Struttura Motore

Pole Geometry: Compound Radius Curve (US Patent #6,639,993)
Configuration: Radial Vented VC Heat Sink and Airflow Management System (US Patent #7,634,101)

Frame

Materiale: Cast Aluminum
Design: Perimeter Vented Heat Transfer (Patent Pending), Integrated Shorting Sleeve and Airflow Management System

Terminali

Layout: One Side
Design: Heavy Duty 10 mm2 Push with Housing, Banana Plug Jumper

Tinsel Leads

Design: Reinforced Layer Spider Integration (Patent #6,810,988)

Gasket

Design: Concealed Mount Gasket System

SPECIFICATIONS
Power Handling

Potenza RMS: 600 Watts
Potenza di uscita Massima: 1800 Watts

Dimensioni

Profondità di montaggio: 162 mm
Diametro di Montaggio: 275 mm
Volume: 0.100 ft3
Added Volume: 0.090 ft3

Generali

Impedenza Nominale: 2 Ohm + 2 Ohm
Risposta in frequenza: 24-200 Hz
