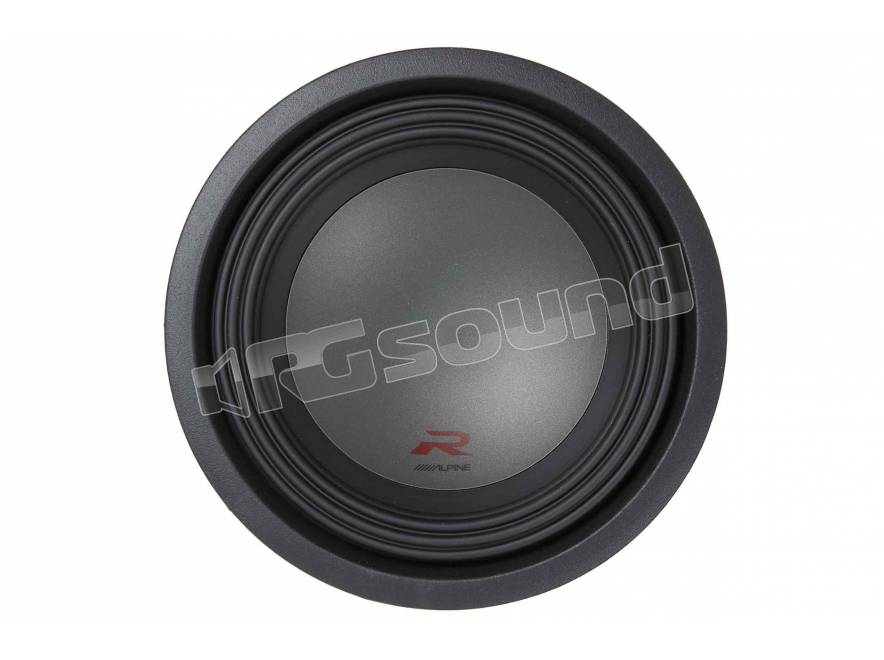

Alpine SWR-10D4 Doppia bobina 4+4

SWR-10D4 - Subwoofer Type-R da 25 cm (10′') doppia bobina 4Ω + 4Ω


Bassi estremi in meno spazio

I sub Type-R sono stati riprogettati per offrire una maggiore flessibilità di installazione e versatilità di applicazioni per cotruire l'impianto ideale. Con una profondità di installazione di 149 mm per il 10” (25 cm) e 162 mm per il 12” (30 cm), questi nuovi modelli, offrono una tenota di potenza ancora maggiore.
Più escursione = Più potenza

La nuova struttura del motore FEA-Optomized Motor Structure insieme al design rivoluzionario della sospensione High-Amplitude Multi Roll (HAMR) fornisce ai nuovi subwoofer Type-R la maggiore escursione e SPL della catagoria. La misura di 21 mm di X-Max, fornisce ai nuovi Type-R il primato di potenza nella propria categoria, distorsioni ultra-loe ed impareggiabile qualità del suono.


Motore con maggior Forza = Più Controllo

Partendo dal magnete segmentato in dieci parti, i nuovi subwoofer Type-R forniscono bassi più accurati e puliti, più potenti con maggior controllo. La nuova struttura del magnete è parte integrante della nuova generazione di sistemi di raffreddamento "Alpine’s Patented Radial Vented VC cooling system"


Keep it Cool = Keep it Playing

Alpine’s Patented Radial Vented VC Heatsink and Airflow Management System (US Patent #7,634,101) aiuta a ridurre al minimo la compressione in potenza e garantisce un'affidabilità nel tempo senza perdite di potenza, senza surriscaldare la bobina. Il nuovo teleio di alluminio in un unico pezzo utilizza l'intera struttura come un grosso dissipatore di calore, per consentire una gestione sempre perfetta ed un'erogazione di potenza senza compromessi, anche nelle applicazioni più estreme.



FEA ottimizzato = Massima Linearità

La tecnologia brevettata Alpine’s Patented Compound Radius Curve garantisce un campo magnetico ultra-simmetrico, ottimizzando la densità del flusso, per ridurre la distorsione, migliorando la tenuta in potenza e in uscita. Potenza sempre maggiore

La bobina sovradimensionata da 65mm, offre una superfice superiore del 35%, permettendo una tenuta in potenza di 600W RMS / 1800 W di picco. Per ottenere le prestazioni massime si consiglia di abbinare un amplificatore PDX Digitale ai nuovi Type-R.


Tenologia Unica di Alpine

1. Surround FEA Optimized HAMR

La grande ampiezza della sospensione Multi Roll permette ascursioni estreme, senza sacrificare spazio prezioso al cono. FEA ottimizzato garantisce una linearità superba e realizzati con uno stampo ad iniezione in Santoprene ®, questo surround HAMR è una parte fondamentale del sistema di sospensione, permettendo escursioni estreme con un controllo totalesenza distorsioni.

2. Spider ottimizzato FEA con Layer rinforzati

Assicura un controllo affidabile e coerente per eliminare ogni possibile rumori meccanico o interferenza tipica di molti apparati ad alta escursione .

3. Dissipatori di calore ventilati VC & Gestione del Flusso d'aria

Gestisce attivamente le temperature della bobina forzando l'aria direttamente all'interno del sistema dissipatore.

4. Struttura del Motore ottimizzato FEA

Consente di creare un campo magnetico simmetrico , ottimizzando la densità di flusso per ridurre notevolmente la distorsione, migliorando ulteriormente la tenuta in potenza e in uscita.


CARATTERISTICHE

Diaframma

Materiale: Oversized Hairline-Textured Mica Poly Dustcap w/
Kevlar Reinforced Pulp Paper Cone Body
Design: 2-Piece Parabolic

Surround

Materiale: Injected Molded Santoprene®
Design: High Amplitude Multi-Roll H.A.M.R Surround Design (Patent Pending)

Spider

Materiale: Conex®
Design: 10 Segment High-Roll Progressive Design

Bobina

Materiale: 180ºC High Temp Wire on Sprial-Cut Aluminum Bobbin
Design: 4-Layer Dual Voice Coil

Struttura Motore

Pole Geometry: FEA Optimized Design w/ Compound Radius Pole Geometry
Configuration: Radial Vented VC Heat Sink and Airflow Management System (Patent #7,634,101)

Frame

Materiale: Cast Aluminum
Design: Perimeter Vented Heat Transfer (Patent Pending), Integrated Shorting Sleeve and Airflow Management System

Terminali

Layout: One Sided
Design: Heavy Duty 8 gauge Push with Housing, Banana Plug Jumper

Tinsel Leads

Design: Reinforced Layer Spider Integration (Patent #6,810,988)

Gasket

Design: Concealed Mount Gasket System


SPECIFICHE

Power Handling

Power Range: 300W - 1000 Watts
Potenza RMS: 1000W
Potenza di uscita Massima: 3000W

Dimensioni

Profondità di Montaggio: 149mm (5.875′′)
Diametro di Montaggio: 231mm (9.1′′)
Volume: 0.08 cu. Ft.
Added Volume: 0.05 cu. ft. (Reverse Mount, Magnet Out)

Generali

Risposta in frequenza: 26Hz - 200Hz
