AV Map Sistema agricolo di guida automatica G7 Farmnavigator + C-BOX + MDU + ECU + DGPS

AV Map
il tuo prezzo: € 7.769,00

Prezzo riferito a singolo pezzo (IVA inclusa)
Spedizione Gratuita SPEDIZIONE GRATUITA

Sistema di guida automatica dedicato per l'agricoltura, composto da G7 Farmnavigator + C-BOX + MDU + ECU + DGPS.



Che cos'è il sistema di guida automatica Farmnavigator (Autosteering System)? Questo è un sistema per la sterzata assistita, che aiuta a seguire con grande precisione le linee guida impostate sul navigatore G7 Farmnavigator.



I vantaggi della guida automatica

Con questo sistema l'operatore può concentrarsi sul controllo dell'attrezzo senza doversi preoccupare di manovrare anche lo sterzo, migliorando la qualità del lavoro e la resa. Molto utile in condizioni di scarsa visibilità, in caso di nebbia o ambienti polverosi. Inoltre il sistema consente di utilizzare tutta la larghezza dell'attrezzo, e di massimizzare la superficie coltivata riducendo le sovrapposizioni. Il risultato è un risparmio di tempo (velocizzando la manovra di sterzata nelle zone di fine campo), e denaro: si risparmia  carburante ma anche semi e fertilizzanti. Tale sistema permette un miglioramento qualitativo e quantitativo di tutte le fasi del raccolto e quindi un incremento del ritorno sull'investimento.

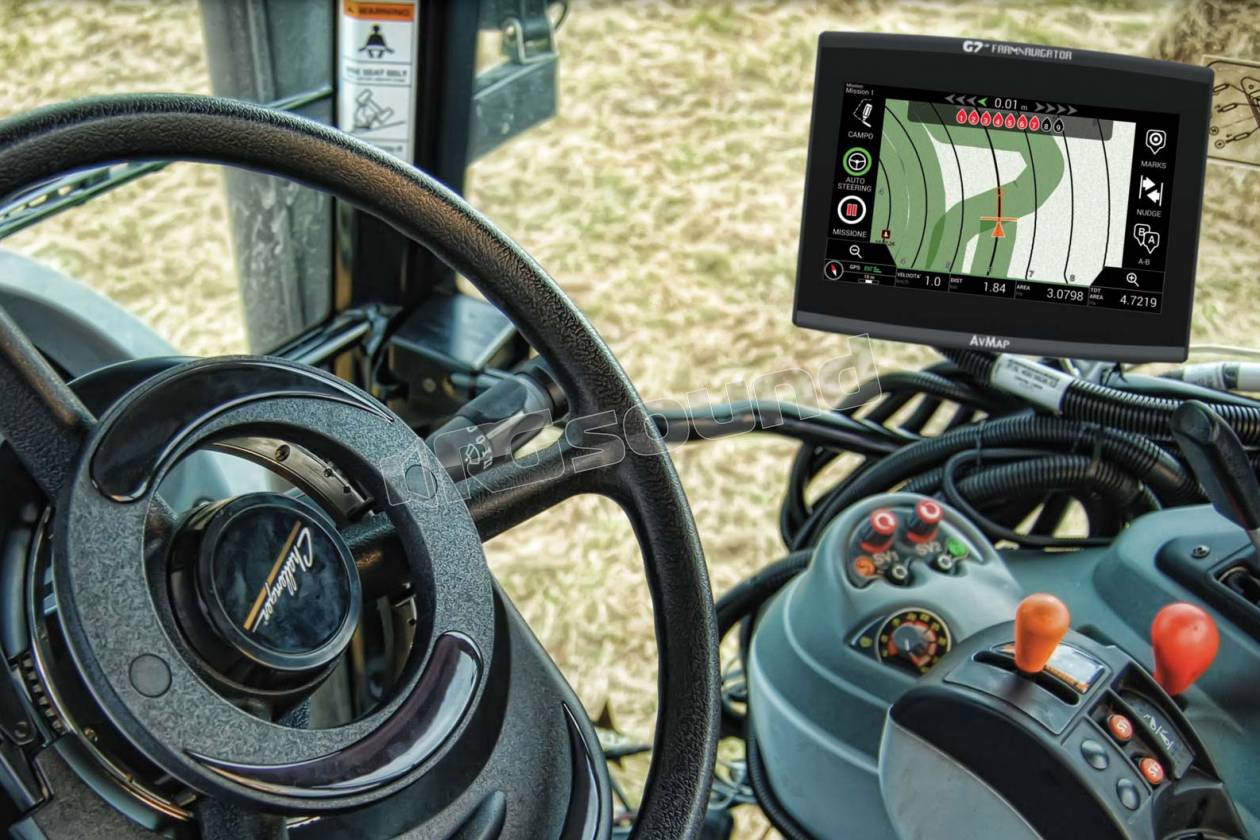

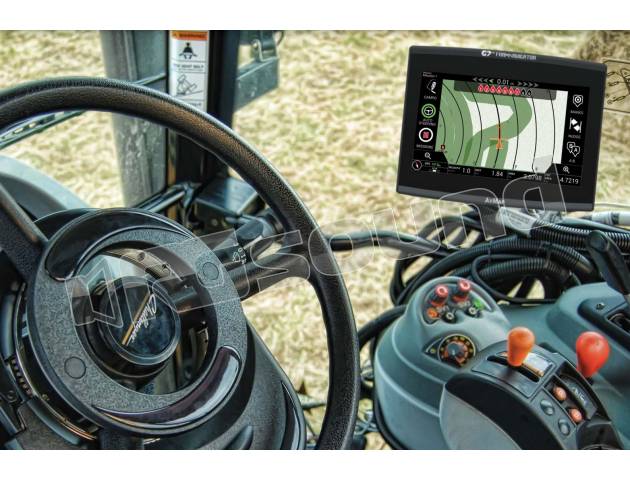

Per riprendere la guida manuale del veicolo è sufficiente riprendere il volante con fermezza per disinnestare lo sterzo automatico; altrettanto facilmente si può innestarlo toccando l'icona corrispondente sullo schermo di Farmnavigator.

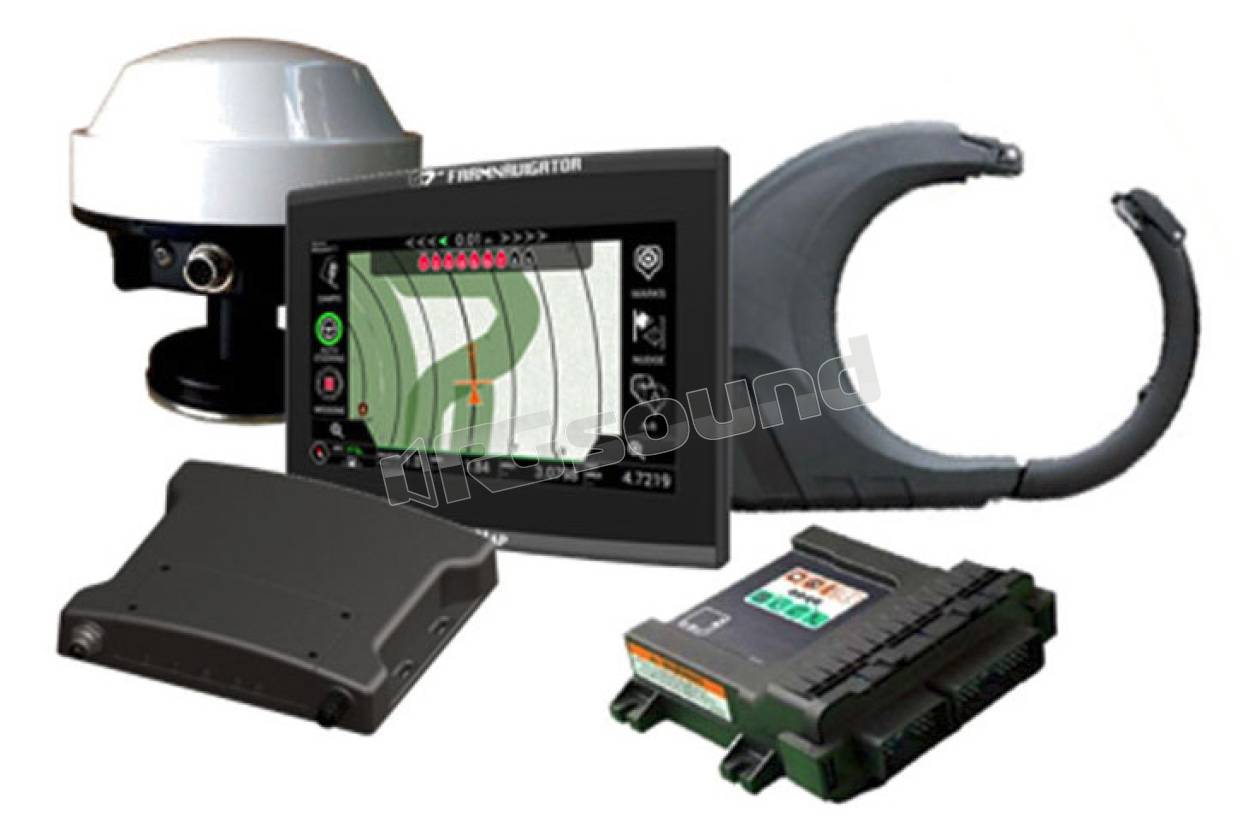

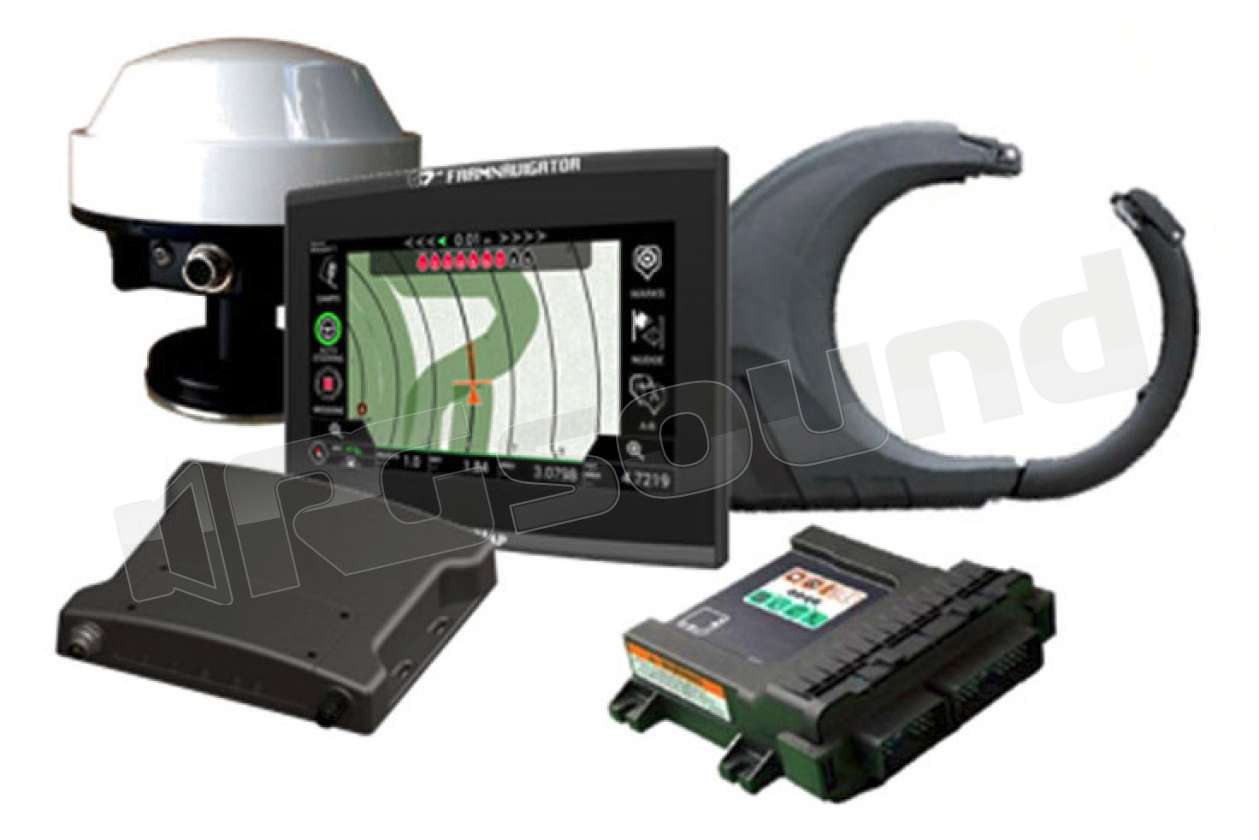

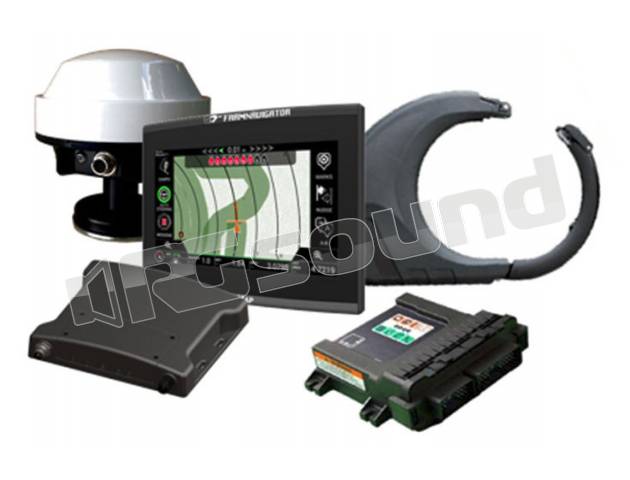

Il sistema include:

  • Farmnavigator C-Box la scatola connessioni
  • Smart DGPS antenna Hemisphere A 101
  • Farmnavigator ECU riceve dati GPS corretti dall’antenna esterna e converte le informazioni di G7 Farmnavigator in veri e propri comandi per lo sterzo

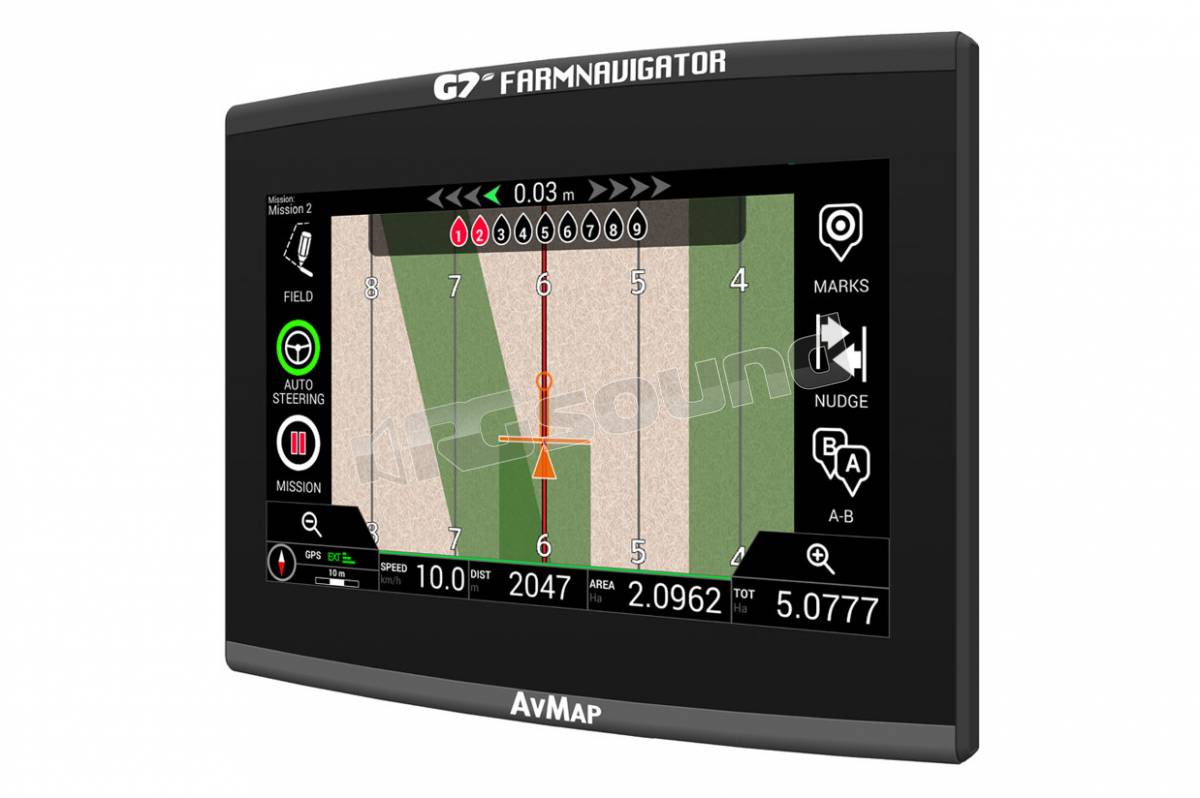

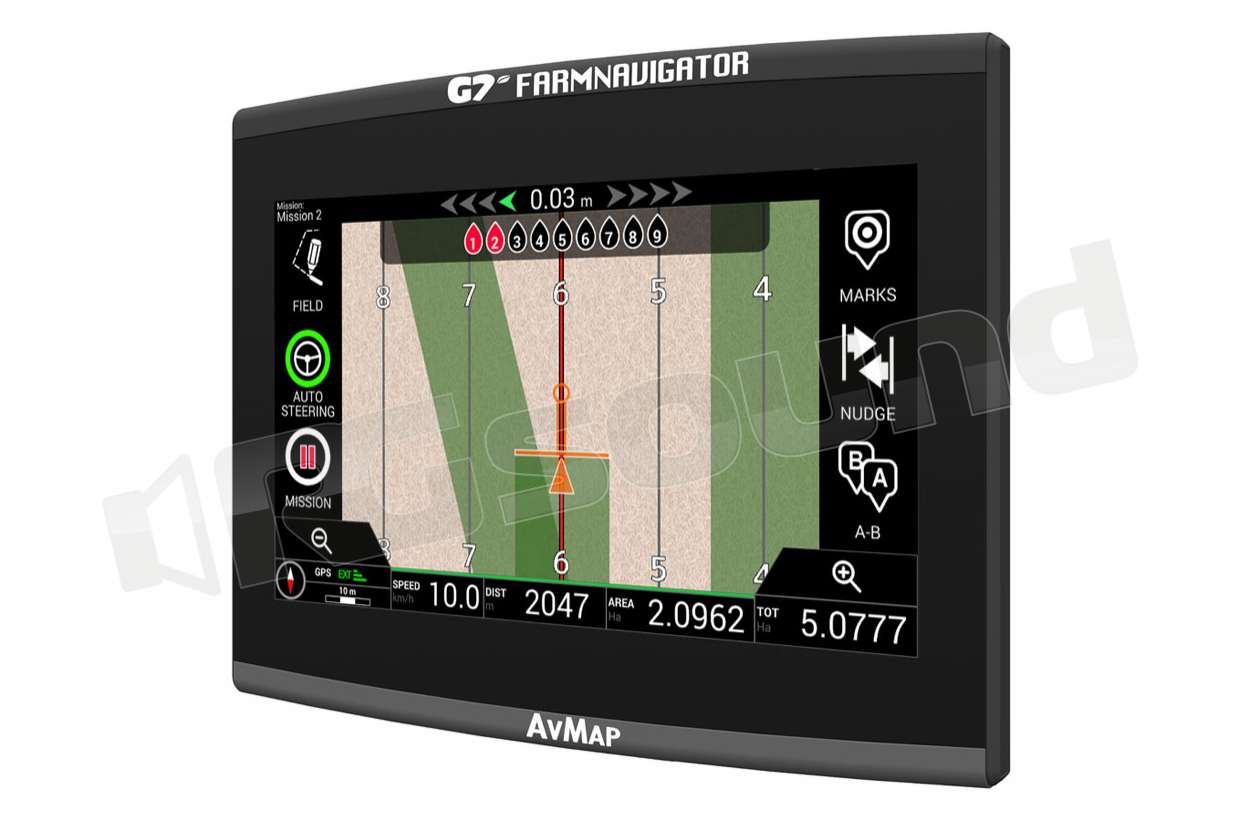

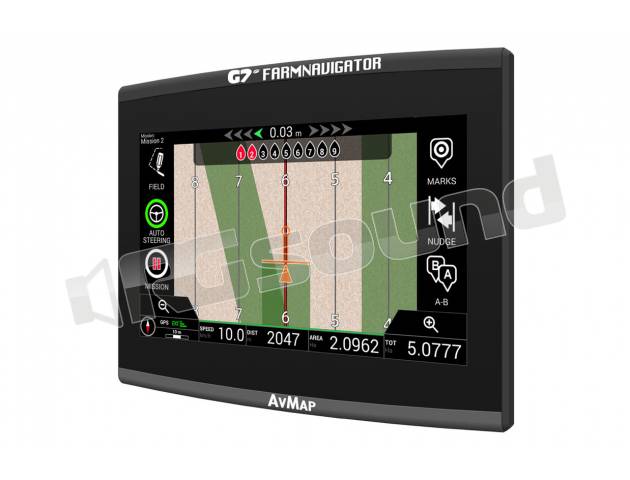

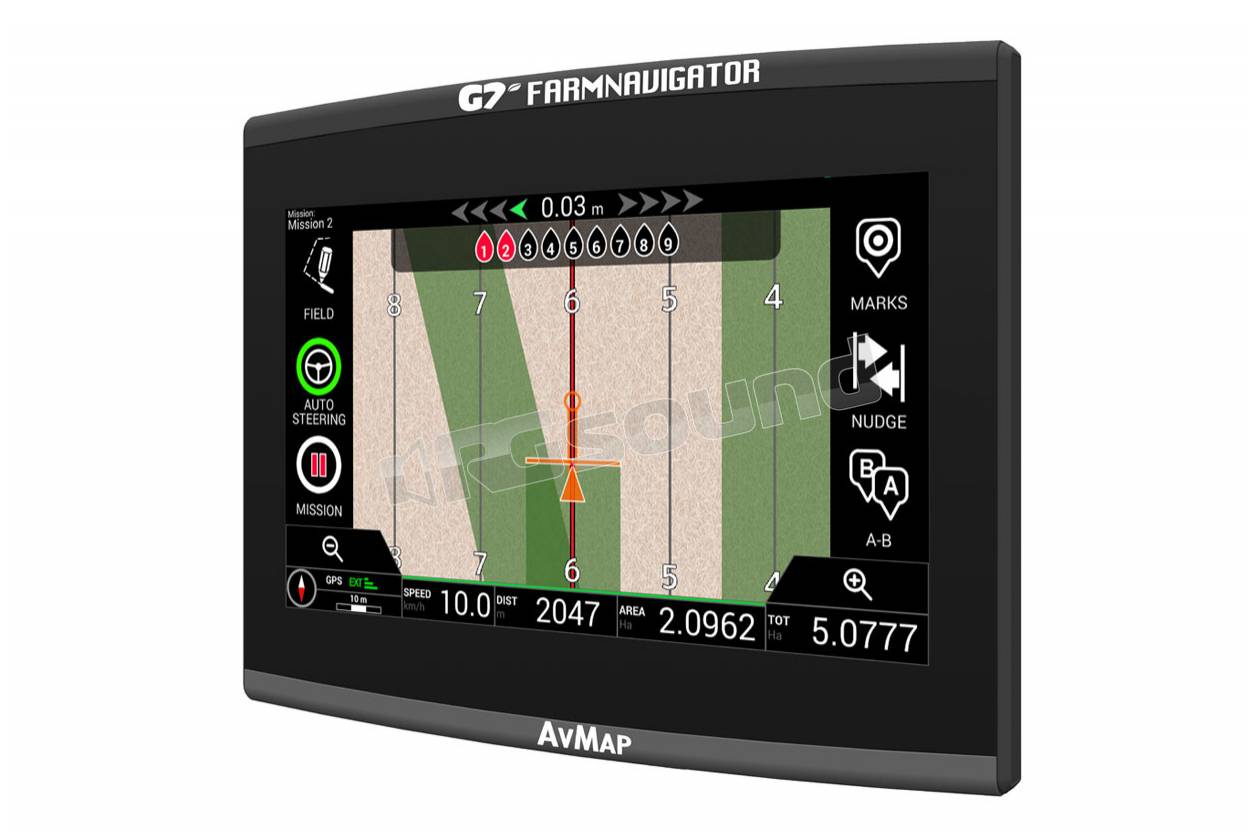

  • G7 Farmnavigator il display del sistema
  • Farmnavigator MDU il Modulo di Guida Meccanica



AV Map Sistema agricolo di guida automatica

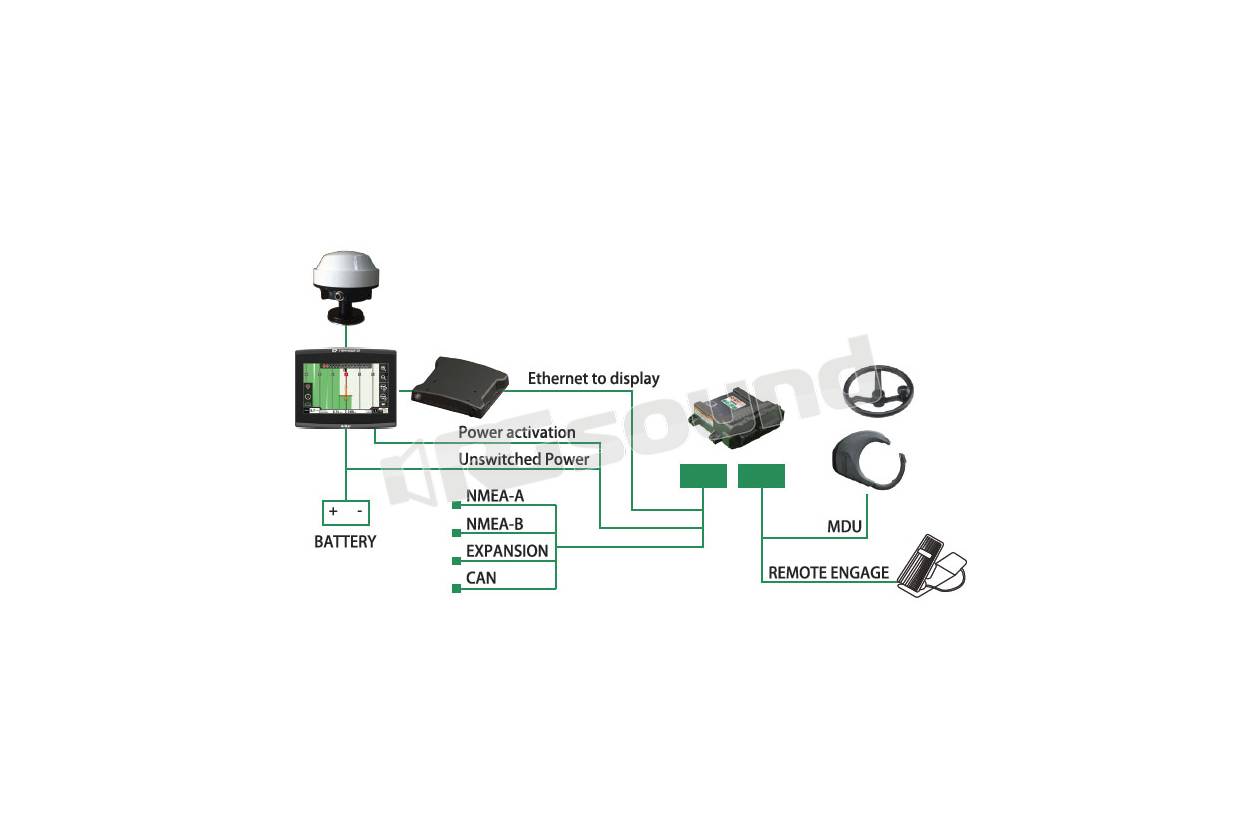

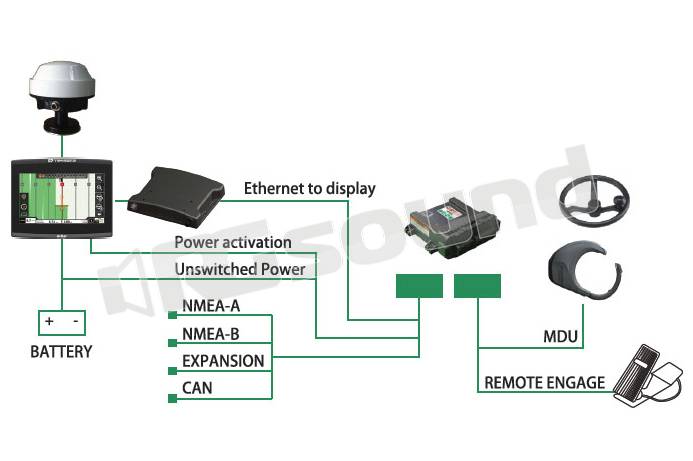

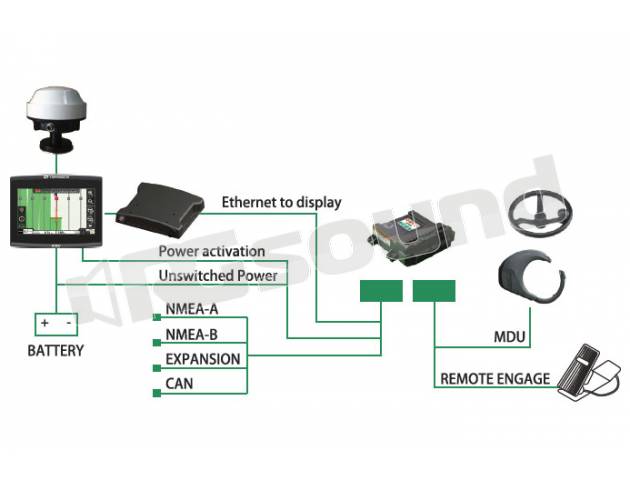

Come installare il sistema

G7 Famnavigator si connette alla C-Box, e tramite questa all'antenna all'ECU attraverso cavo Ethernet. L'antenna fornita si collega all'ECU.

Configurare ECU è semplice: basta seguire passo dopo passo, la procedura sullo schermo di G7 Farmnavigator.

Caratteristiche dei singoli componenti del sistema:





AV Map Sistema agricolo di guida automatica

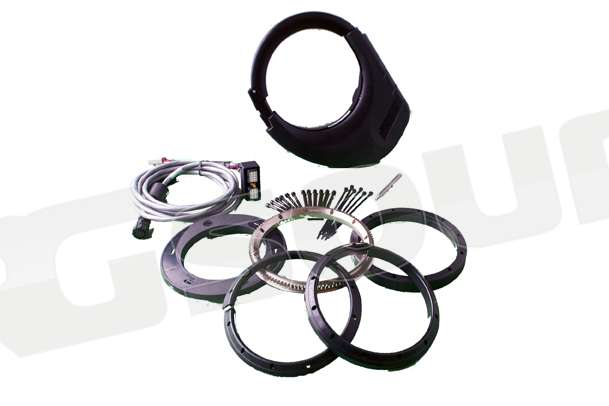

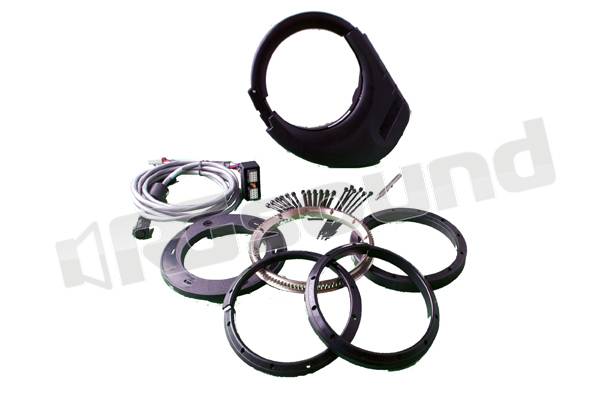

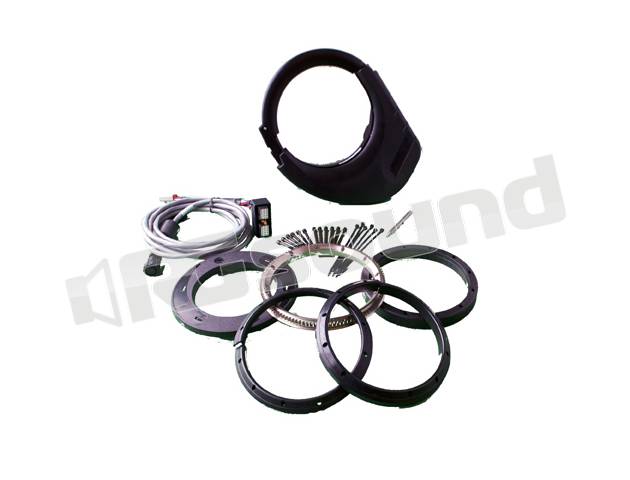

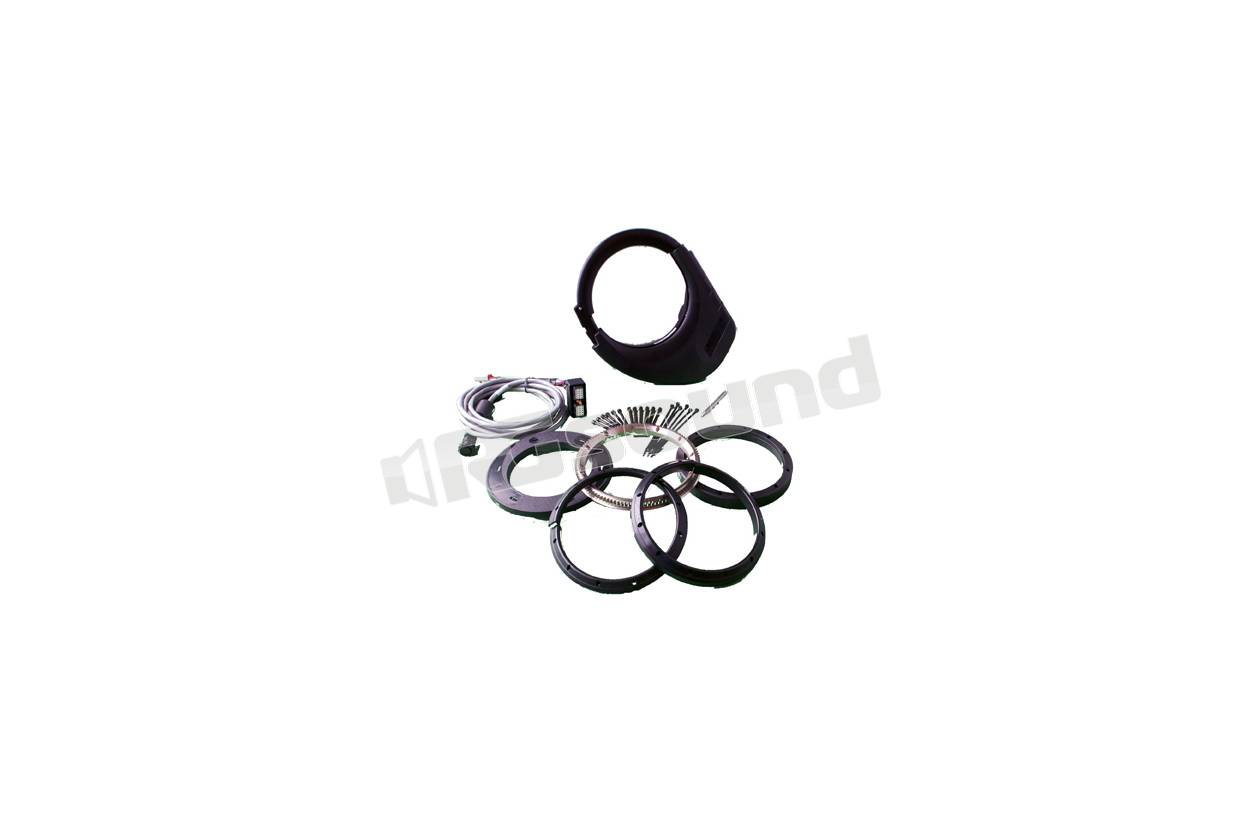

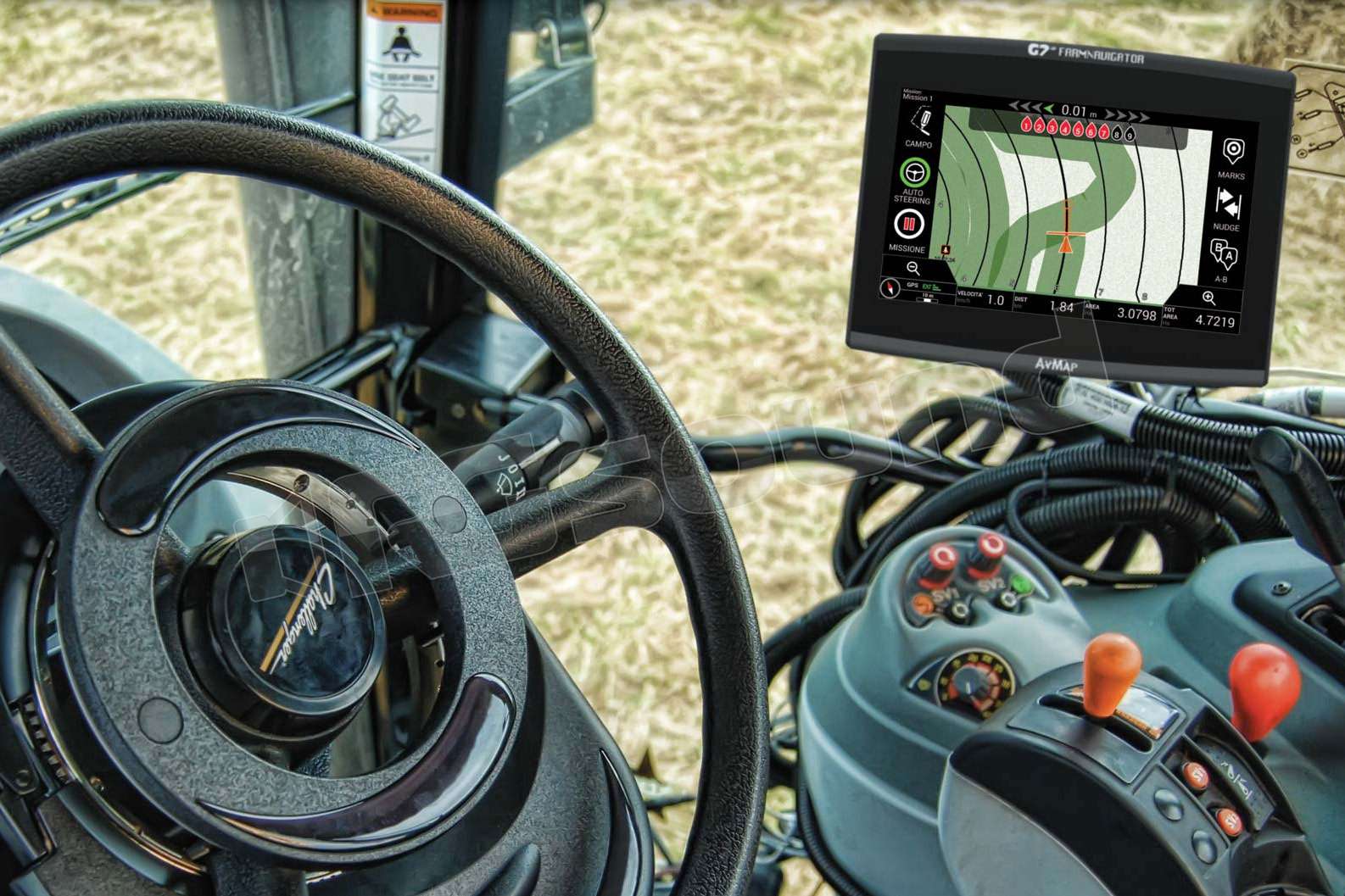

MDU: modulo facile da installare

Il modulo MDU si installa senza bisogno di smontare il volante grazie all’anello universale brevettato. E’ sufficiente agganciare e sganciare il modulo MDU per spostarlo su un altro veicolo.

Il sistema non occupa lo spazio a disposizione per le gambe, e permette di utilizzare agevolmente lo sterzo manuale.

• Adatto a sforzi di trazione sostenuti per i veicoli più impegnativi.

• Risponde molto velocemente per tenere il veicolo in linea

• Precisione passo passo con WAAS / EGNOS





AV Map Sistema agricolo di guida automatica

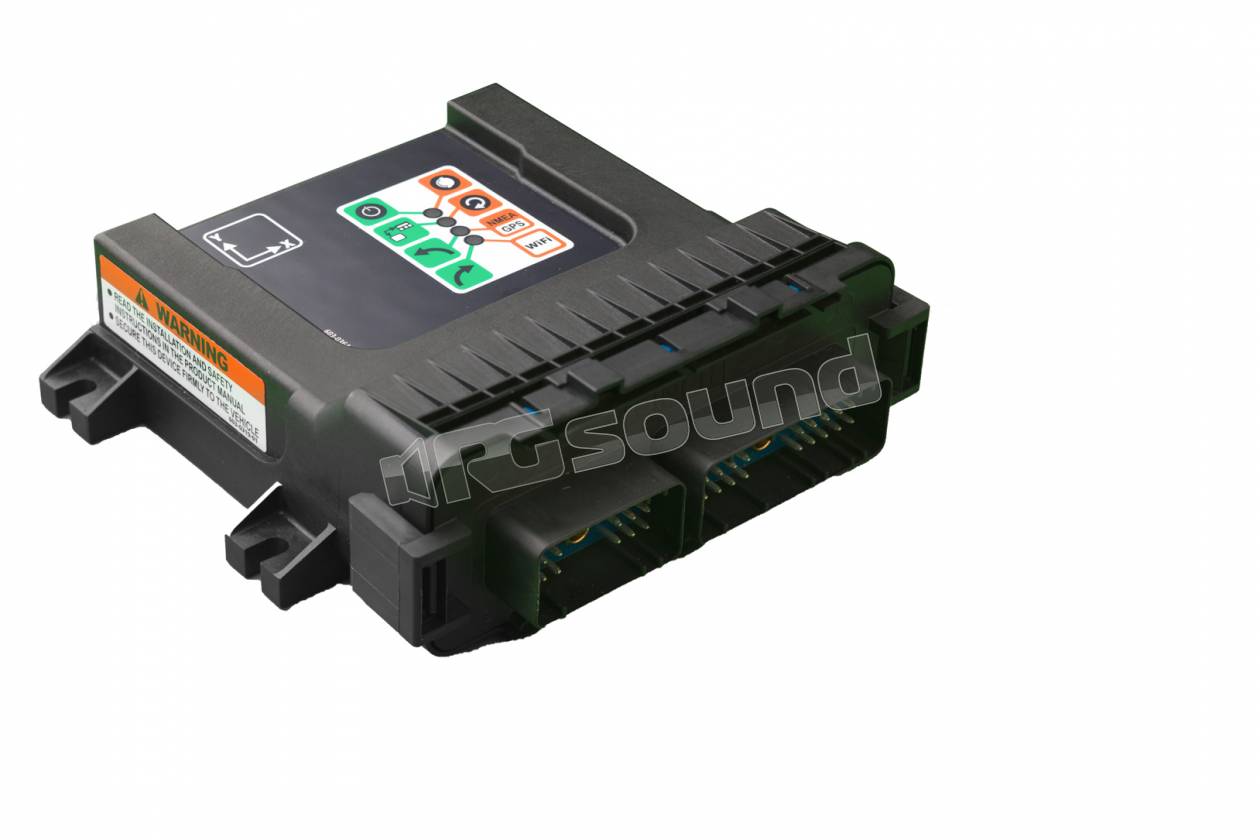

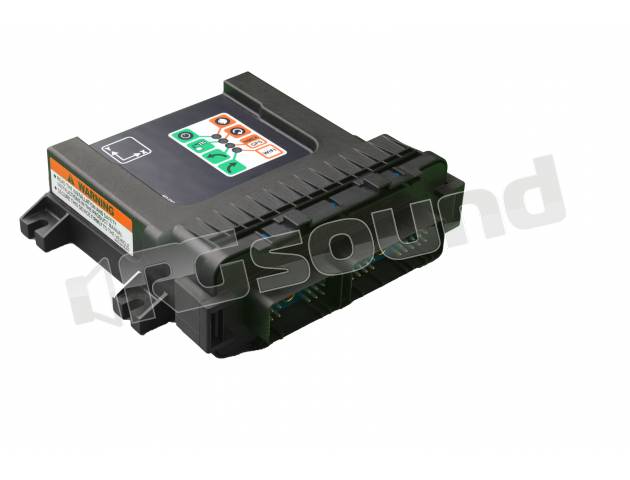

Farmnavigator ECU: il controllo sterzo compatto e versatile

Ospita la bussola I giroscopi e accelerometri usati per rilevare l’orientamento e i movimenti del veicolo. Riceve dati GPS corretti dall’antenna esterna e converte le informazioni di G7 Farmnavigator in veri e propri comandi per lo sterzo.

• Compatibile con qualsiasi antenna GNSS. Supporta le costellazioni GPS, Glonass, Galileo e Beidou.

• Precisione al centimetro se utilizzato con antenne RTK

• Supporta diverse interfacce veicolo: meccanica, IS/CAN, idraulica e steer ready.

• Kit per l’installazione personalizzati sono disponibili per oltre 750 modelli di veicoli agricoli (trattori, mietitrebbiatrici, seminatrici, spruzzatrici).

• Sensori inerziali a 9 assi per una migliore compensazione terreno e maggiore precisione

• Programmazione e assistenza tramite WiFi

• Installazione e calibrazione automatica



Farmnavigator ECU - Specifiche Tecniche

• Temperatura operativa: -20° C a 60° C

• Temperatura magazzinaggio: -40° C a 85° C

• Livello di umidità fino a 95% senza condensa

• Protezione IP-67

• Certificazioni: FCC, Industry Canada, RoHS, CE, C-Tick

• Alimentazione: 9-16 VDC

• Assorbimento corrente in inattività <10mA 0.01 A tipico

• Indicatori LED

• Dimensioni 153 mm x 147 mm x 57 mm

• Peso <1kg

• Connettori: 18-pin Maschio (alimentazione, display e GPS), 30- pin Maschio (interfaccia veicolo)

• Connessione Ethernet per display

• Porte CAN per collegamento a controllo sterzo ISOBUS

• Entrata per sensore di Angolo Ruota

• Entrata per trasduttore pressione

• Sensori inerziali a 9 assi

• Compatibile con RTK ( connettendo un’antenna RTK direttamente all’ECU)

• Accessori inclusi: cablaggio connessione a display e veicolo (ethernet, alimentazione, NMEA-A, NMEA-B, Espansione, CAN); cavo di connessione ECU-MDU.





AV Map Sistema agricolo di guida automatica



Combina il sistema Guida Farmnavigator con il controllo sezioni automatico

Il controllo sezioni automatico si ottiene collegato G7 Farmnavigator ad un controller compatibile come L’UniPod di Farmscan, tramite cavo ethernet. G7 Farmnavigator calcola l'esatta area trattata e in funzione della posizione rilevata dal GPS attiva o disattiva le sezioni della barra porta ugelli per evitare la sovrapposizione su un’area già trattata e rischiare di danneggiare il raccolto.

G7 Farmnavigator è compatibile con i seguenti controller per barre irroratrici e polverizzatori :

• MC elettronica VT 5,7"

• Caffini CB9

• Geoline Geosystem 260

• Farmscan Unipod
