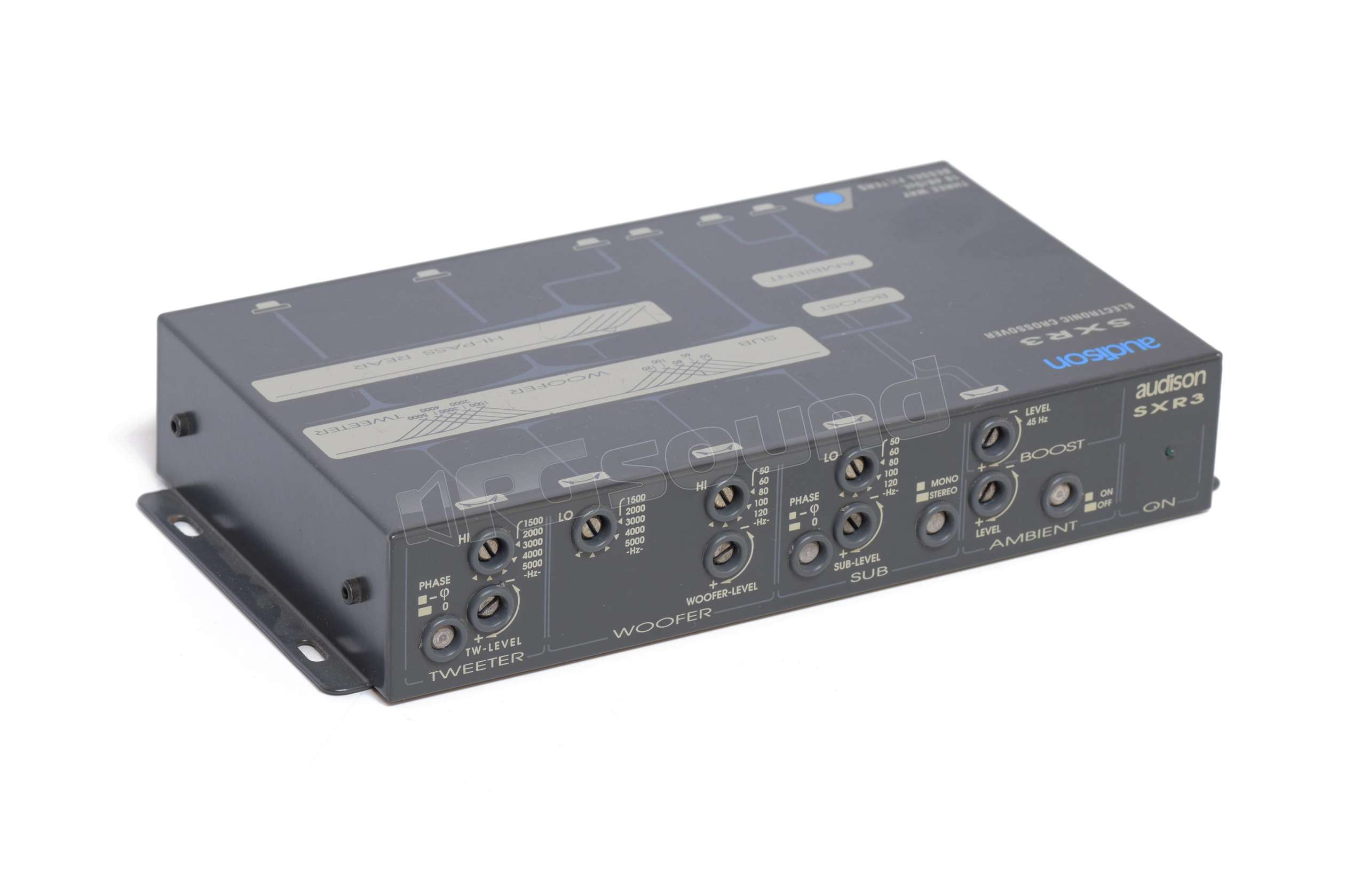

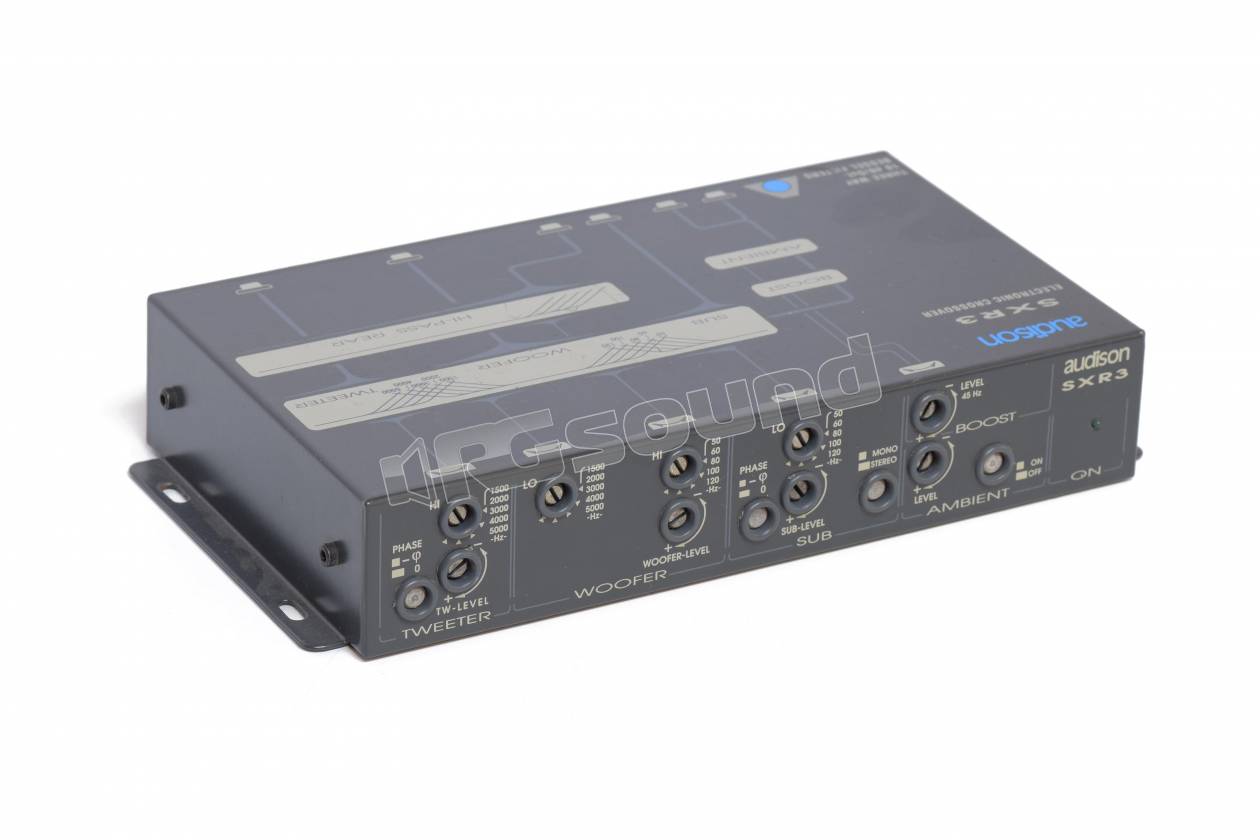

Audison SXR3 crossover elettronico 3 vie

Audison
il tuo prezzo: € 130,00
Prezzo riferito a singolo pezzo (IVA inclusa)
Spedizione Gratuita SPEDIZIONE GRATUITA

Audison SXR3 è un crossover elettronico a 3 vie ideato per gestire un sistema Woofer + Tweeter + Sub.

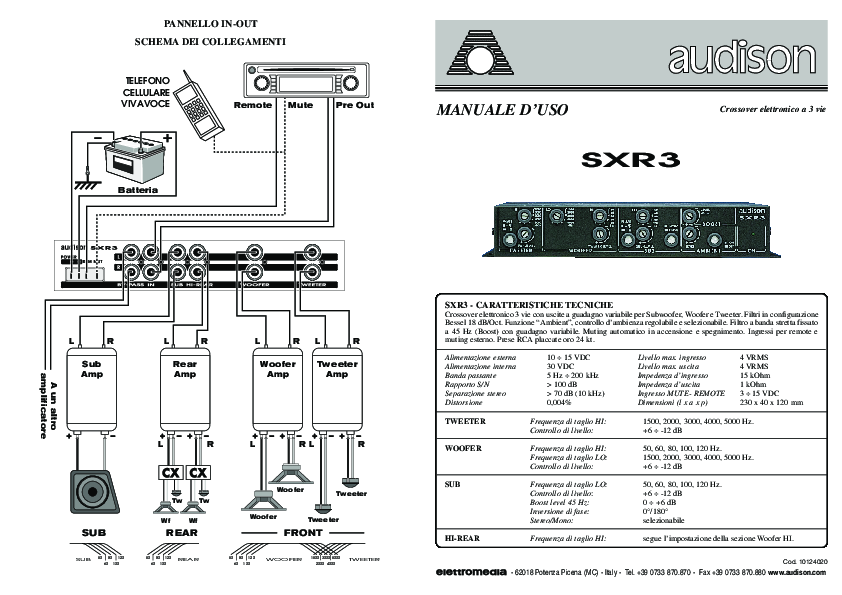

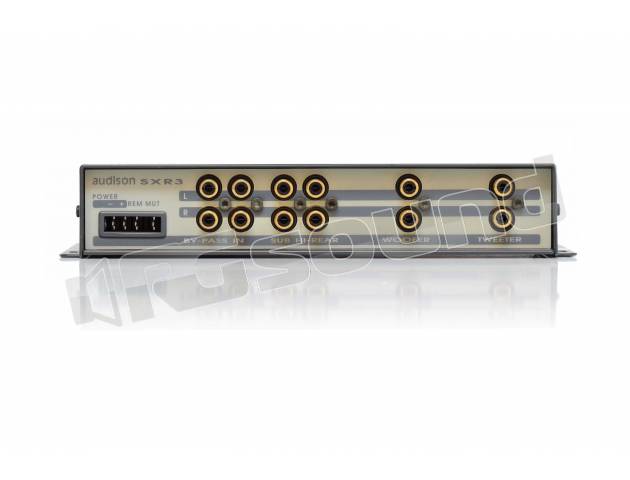

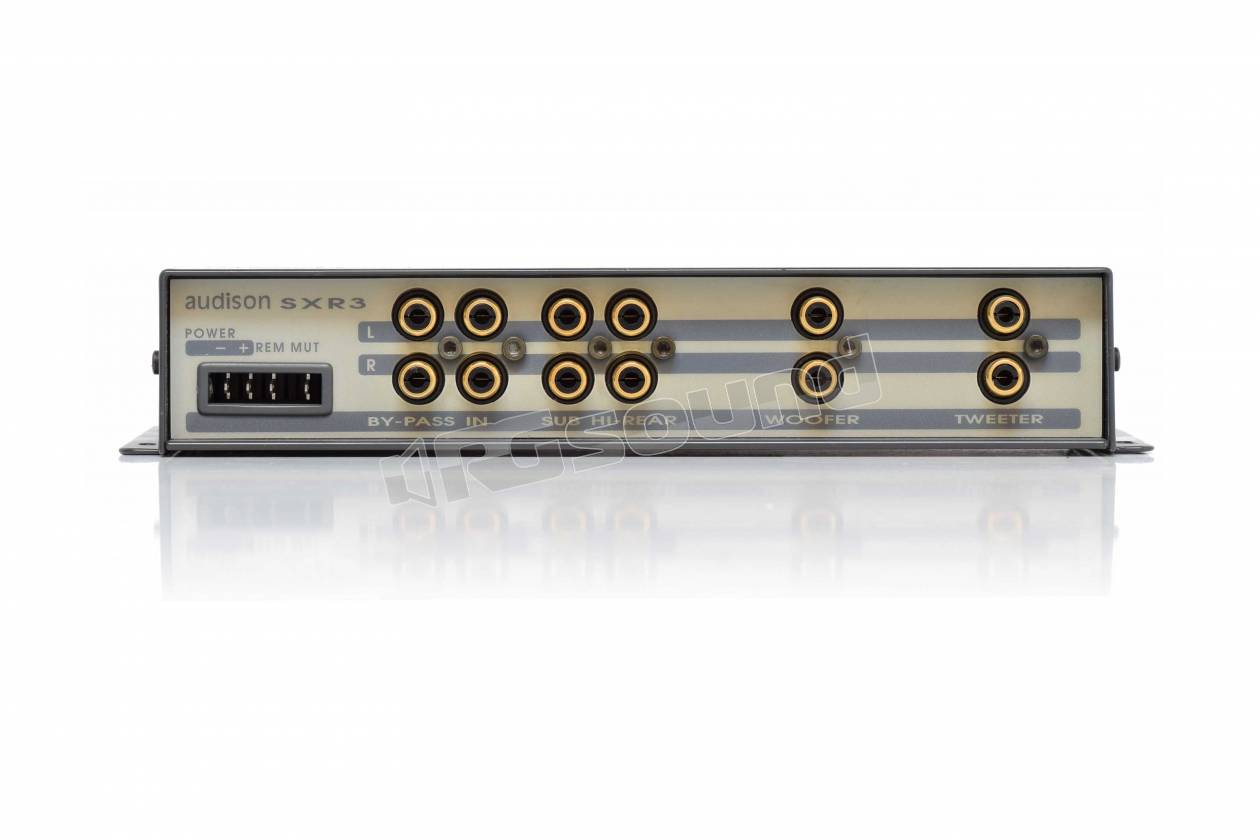

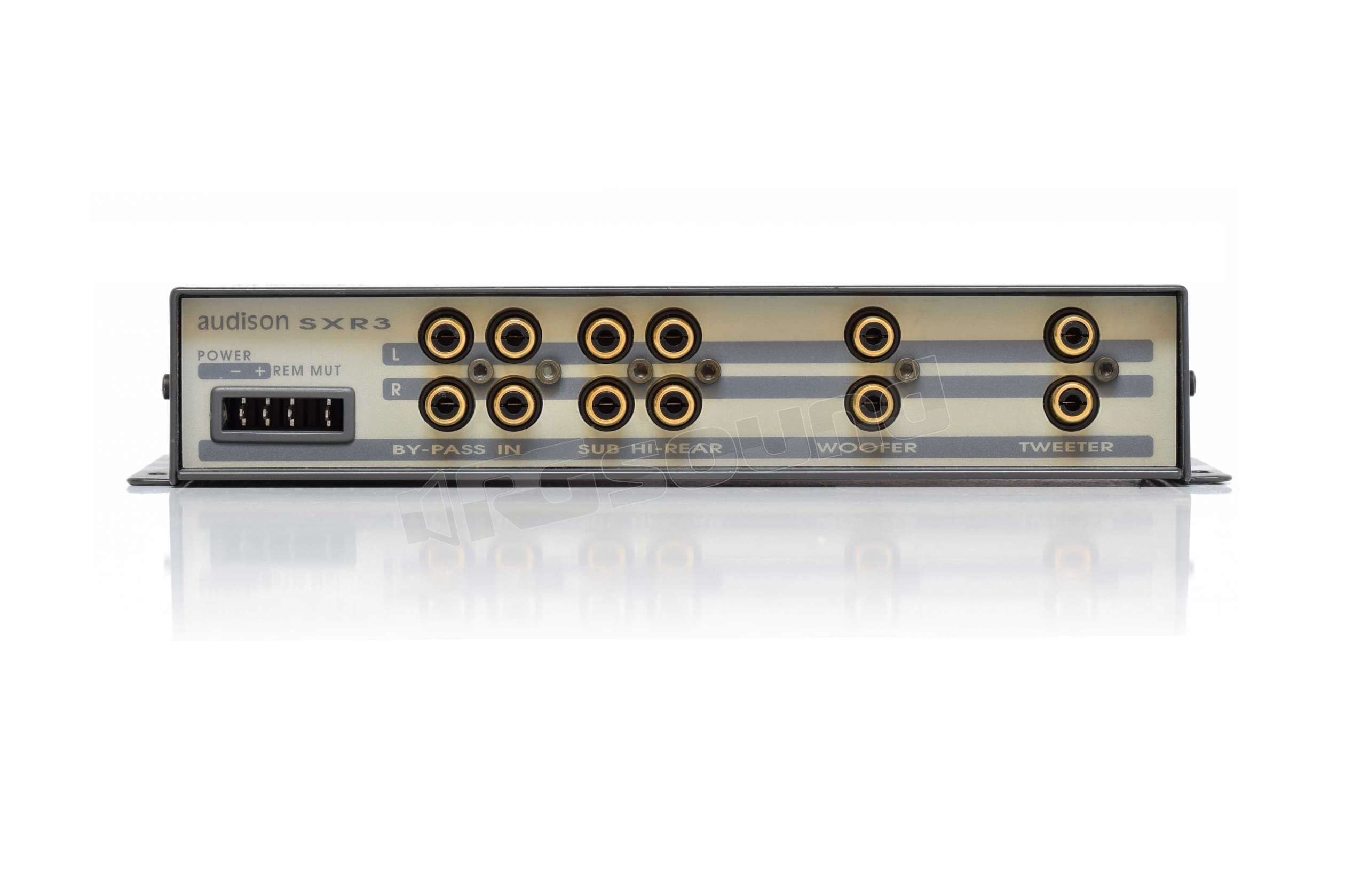

Dispone di un ingresso (IN) per il segnale proveniente dalla sorgente e di cinque uscite, tre delle quali sono quelle principali e due secondarie. La prima delle tre principali (SUB) fornisce un segnale Lo-Pass specifico per un Subwoofer, la seconda (WOOFER) un segnale Band-Pass specifico per il Woofer, la terza (TWEETER) è utile per pilotare un Tweeter.
Delle due uscite secondarie, quella HI-REAR va utilizzata per la realizzazione di un sistema posteriore da filtrare con crossover passivo.
Fornisce un segnale Hi-Pass a guadagno unitario prelevato  direttamente dal filtro Hi-Pass della sezione Woofer (WOOFER HI); da quest’ultima il segnale Hi-Pass dipende anche per la frequenza di taglio. L’uscita BYPASS è, invece, un rilancio che permette di inviare ad un altro amplificatore, posto a valle del crossover, il segnale a gamma intera presente all’ingresso.

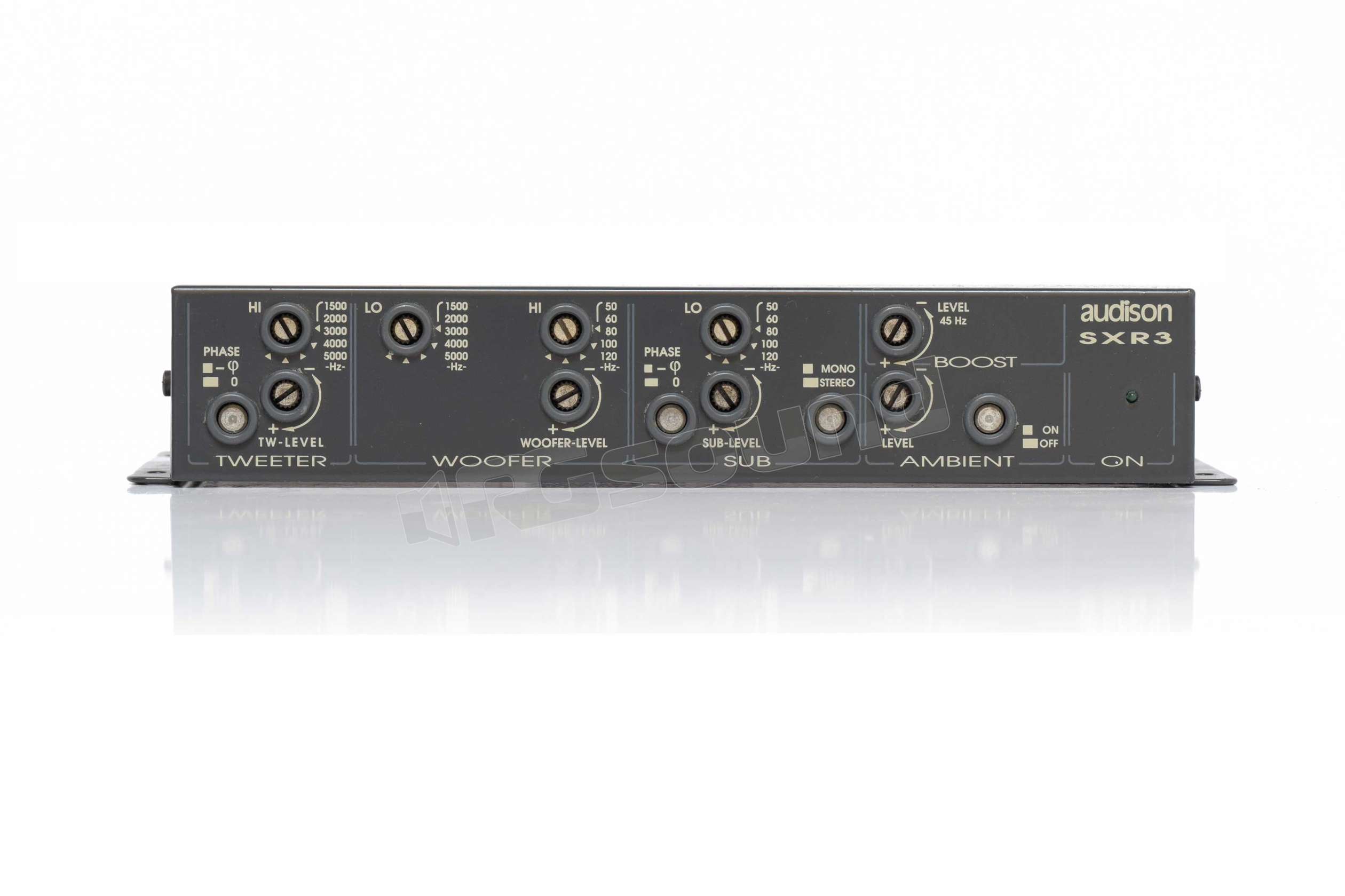

Il pannello controlli dell’SXR3 è suddiviso in cinque sezioni: TWEETER, WOOFER, SUB, BOOST e AMBIENT.

Le sezioni TWEETER, WOOFER e SUB sono provviste di selettori a cinque posizioni per altrettante frequenze di taglio (TWEETER: HI; WOOFER: LO-HI; SUB: LO) e di un controllo di livello. Le sezioni TWEETER e SUB dispongono, inoltre, di un comando per l’inversione della fase del segnale fra 0° e 180° (PHASE) per un miglior raccordo del suono del Tweeter e del Subwoofer con il Woofer. La sezione SUB è, infine, provvista di un selettore per la scelta del modo di funzionamento (MONO/STEREO).

La sezione BOOST estende ed enfatizza la risposta in frequenza del subwoofer. È costituita da un filtro d’enfasi regolabile in ampiezza, con frequenza centrata su 45 Hz (LEVEL 45 Hz).
Agendo sulla somma e differenza dei due canali stereo, la sezione AMBIENT offre la sensazione di una maggiore ampiezza della scena sonora. Dispone di un controllo di livello regolabile (LEVEL) e di selettore per esclusione (ON/OFF).

TIPOLOGIA DEI FILTRI
I filtri dell’SXR3 sono realizzati secondo la configurazione Bessel a basso ritardo di gruppo per un migliore allineamento acustico dei vari altoparlanti. La loro pendenza è di 18 dB/Oct. che, rispetto ai tagli dall’andamento meno ripido, garantisce un funzionamento più sicuro e lineare agli altoparlanti evitando eccessive sovrapposizioni delle loro zone di lavoro. La frequenza di taglio può essere scelta fra cinque valori preimpostati per le sezioni SUB, WOOFER HI, WOOFER LO e TWEETER; ciò permette l’adattamento a tutti i sistemi d’altoparlanti evitando i problemi creati dalla regolazione lineare.
Quest’ultima, infatti, essendo realizzata mediante potenziometri, risulta imprecisa sia nel valore delle frequenze che nel corretto funzionamento dei filtri. L’uso di componenti a strettissima tolleranza (resistenze e condensatori all’1%) assicura la precisione e la costanza delle caratteristiche dei filtri.

Prodotto usato in ottime condizioni.
