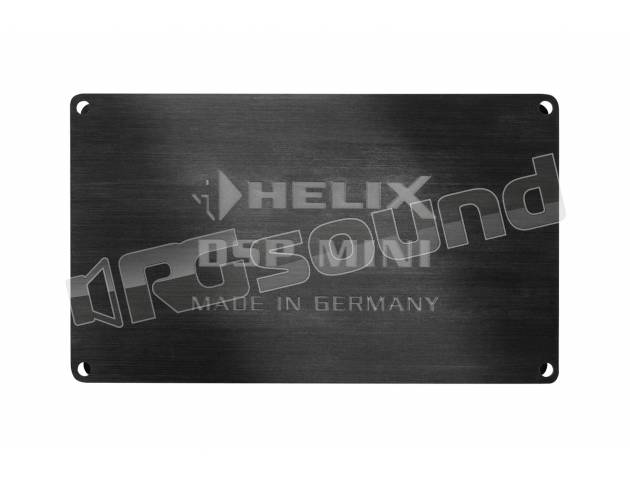

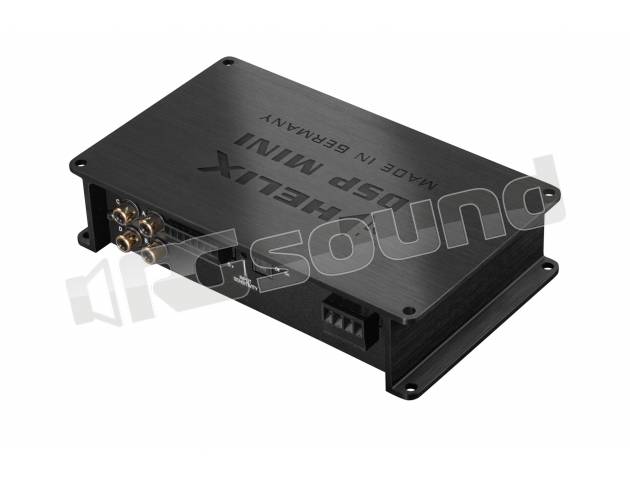

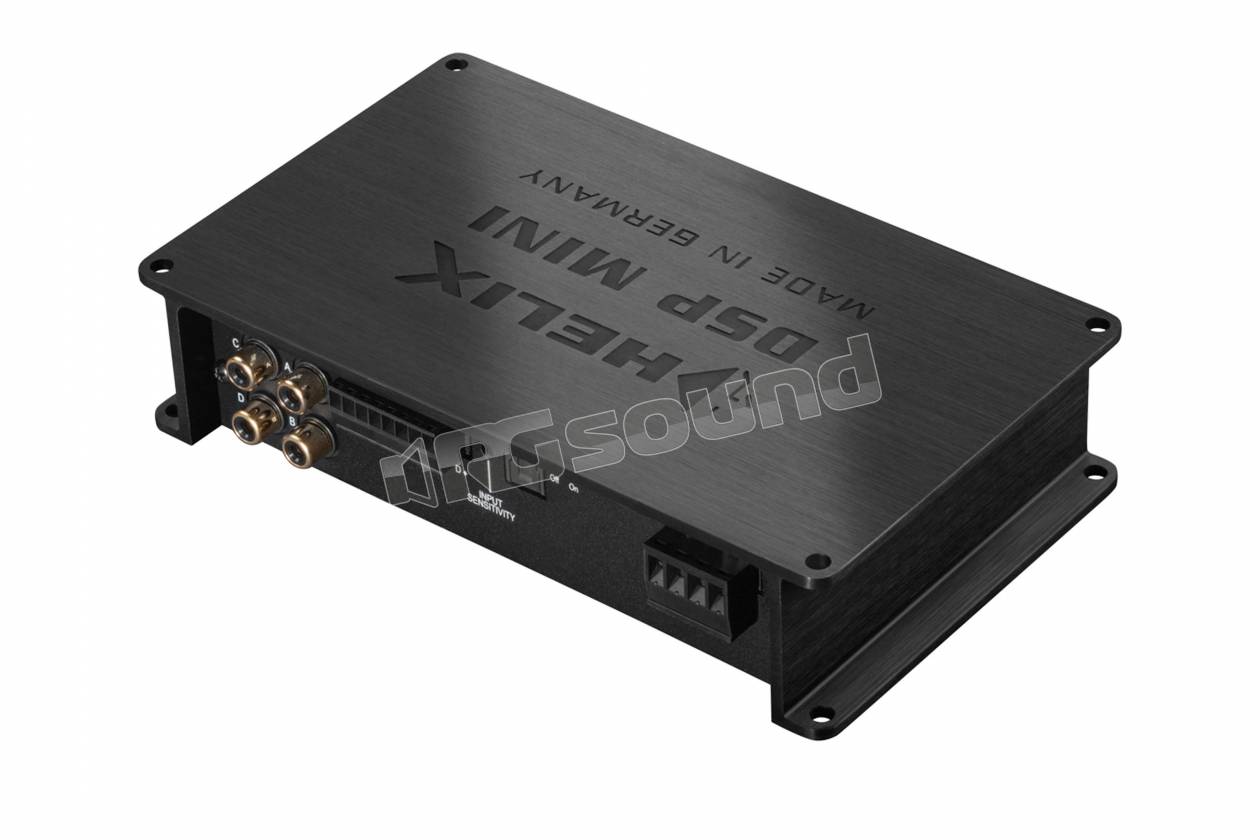

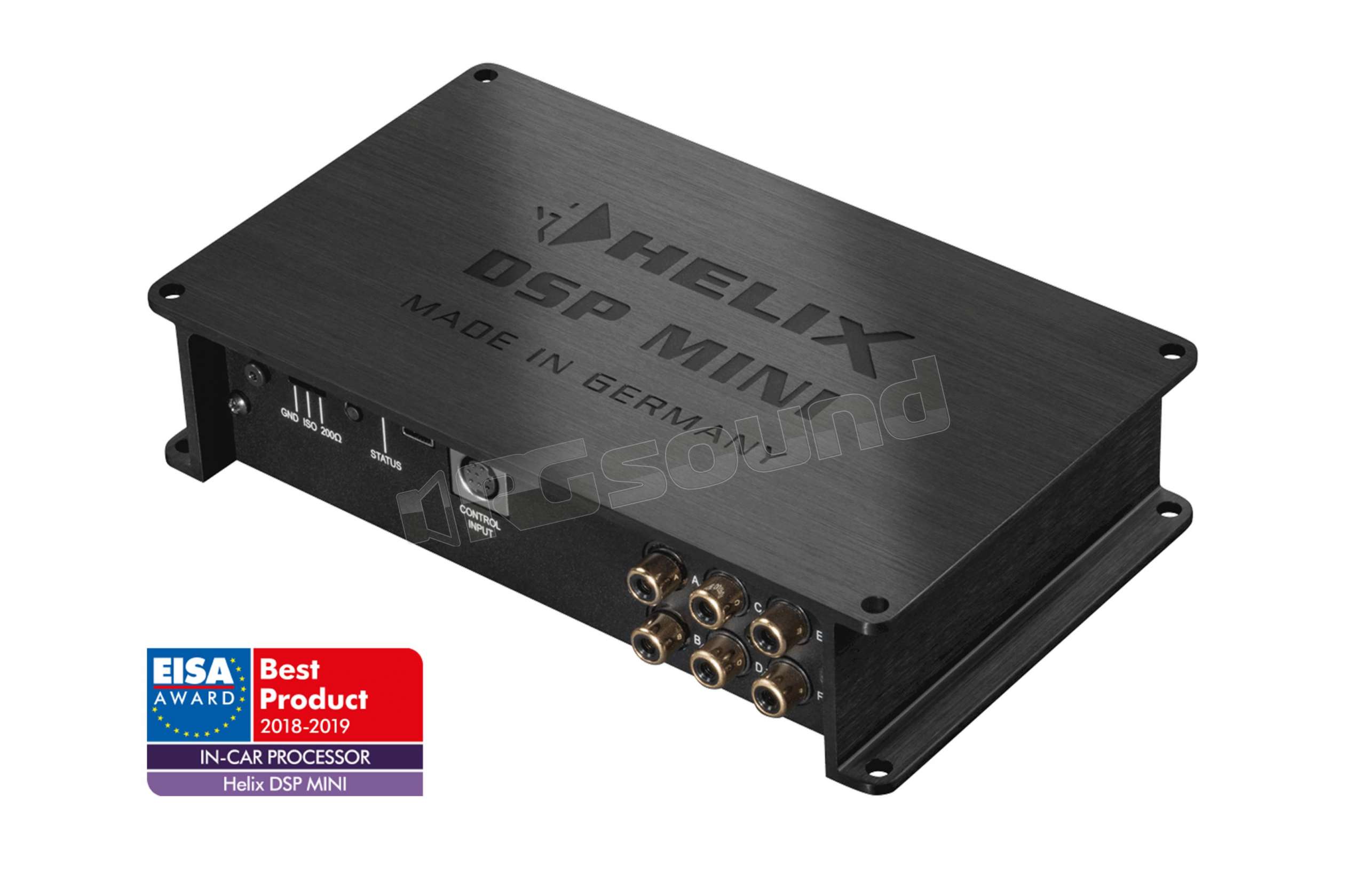

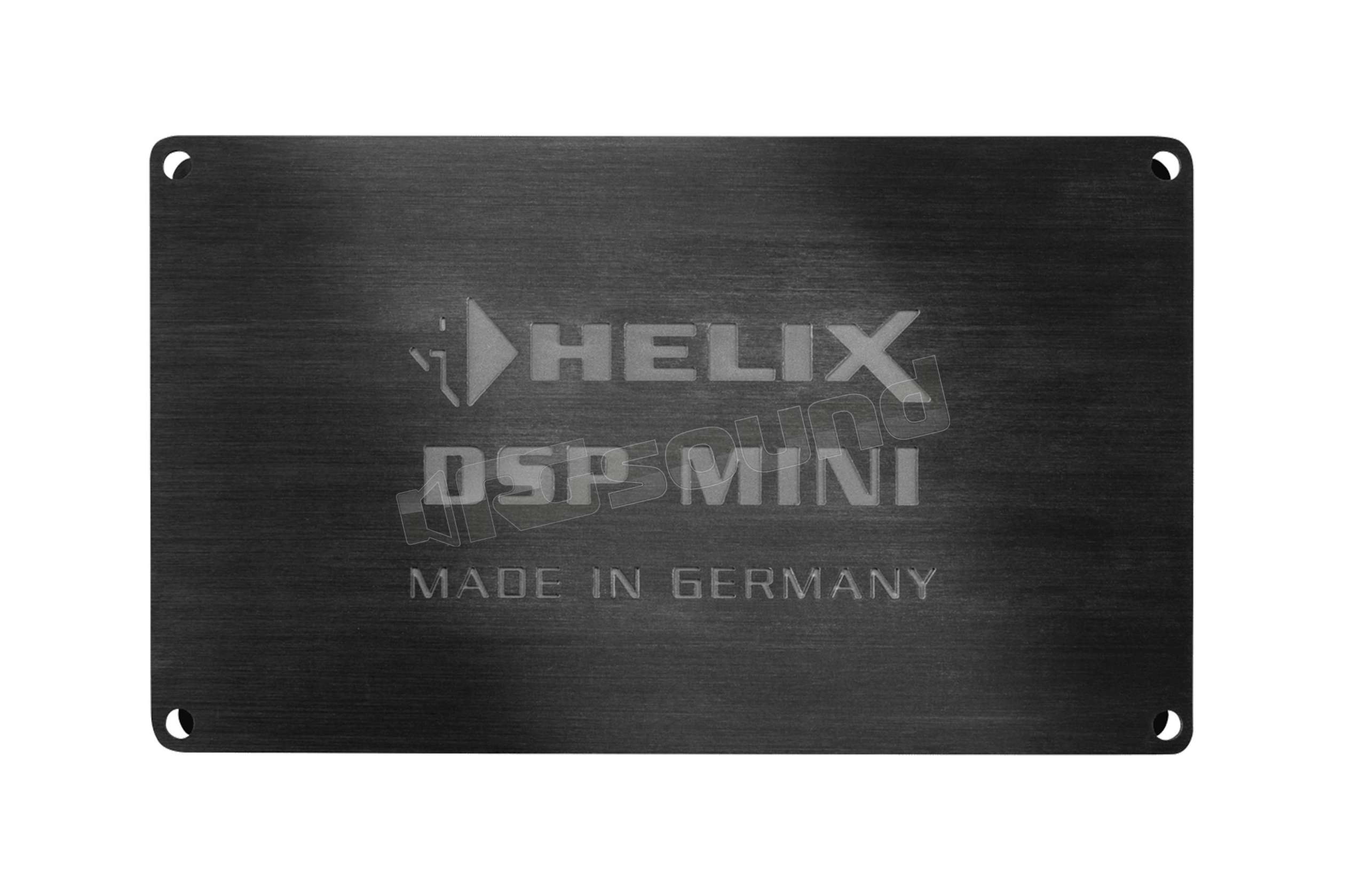

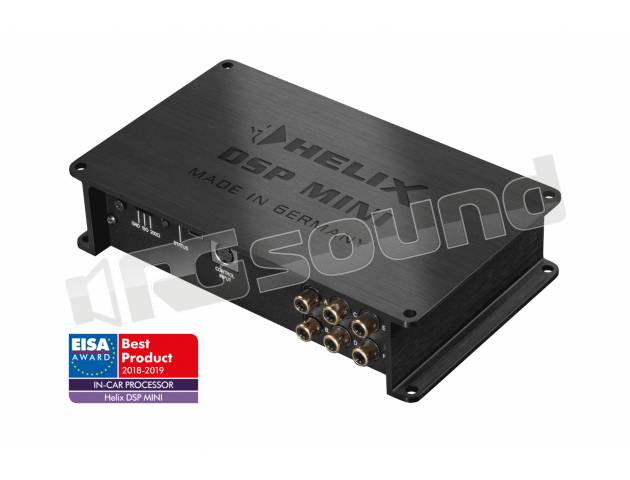

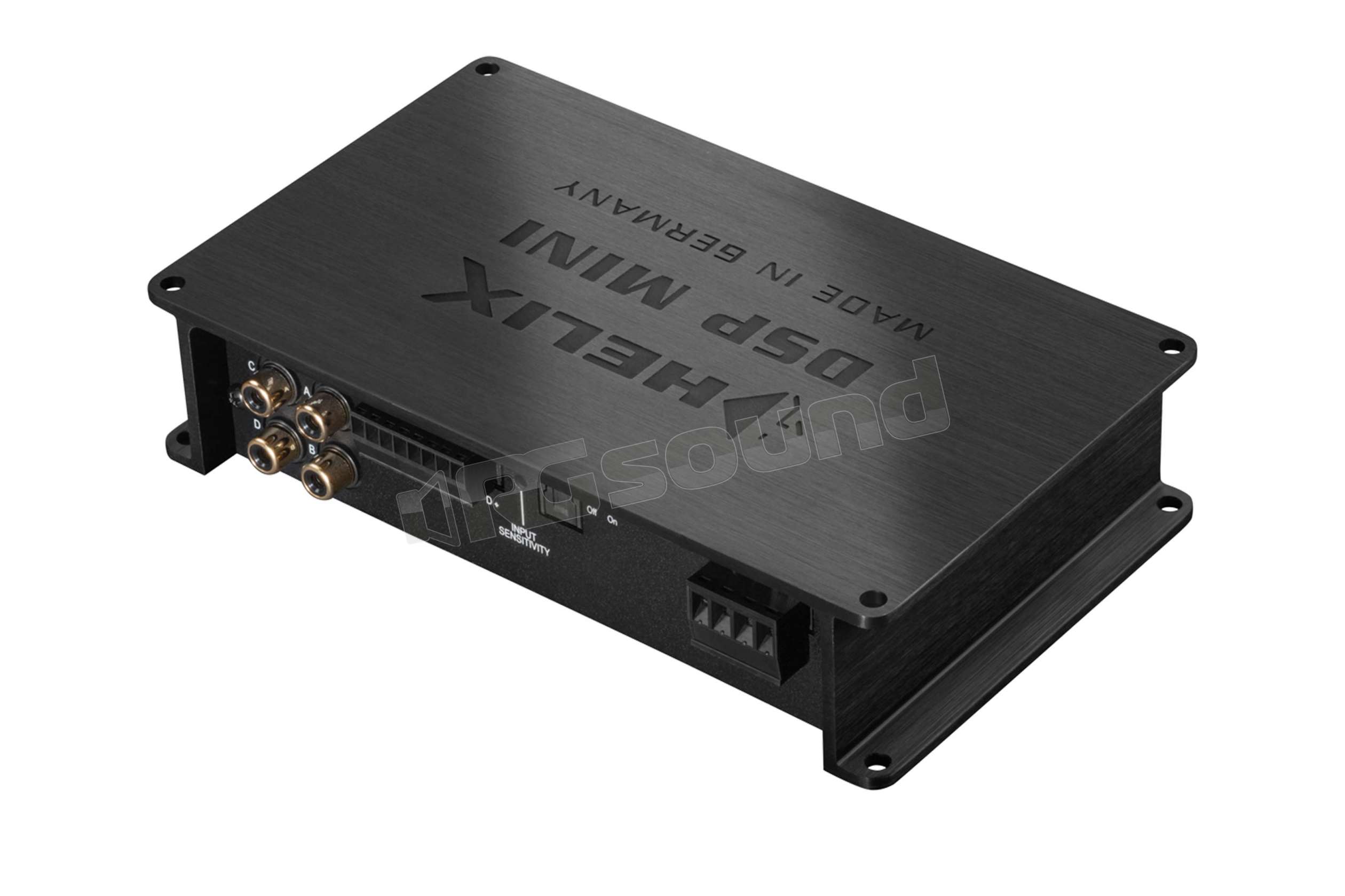

Helix DSP MINI processore di segnale digitale a 6 canali

Helix
il tuo prezzo: € 349,00
Prezzo riferito a singolo pezzo (IVA inclusa)
Spedizione Gratuita SPEDIZIONE GRATUITA
Aggiungi al carrello   AGGIUNGI AL CARRELLO
Ingresso Digitale S/PDIF SI
Crossover Si
Ingressi RCA Si
Equalizzatore Parametrico Si
Ingresso Alto Livello SI
Equalizzatore grafico Si
Canali pre in uscita 6
Allineamento temporale No
Dimensione 177 x 104 x 40 mm

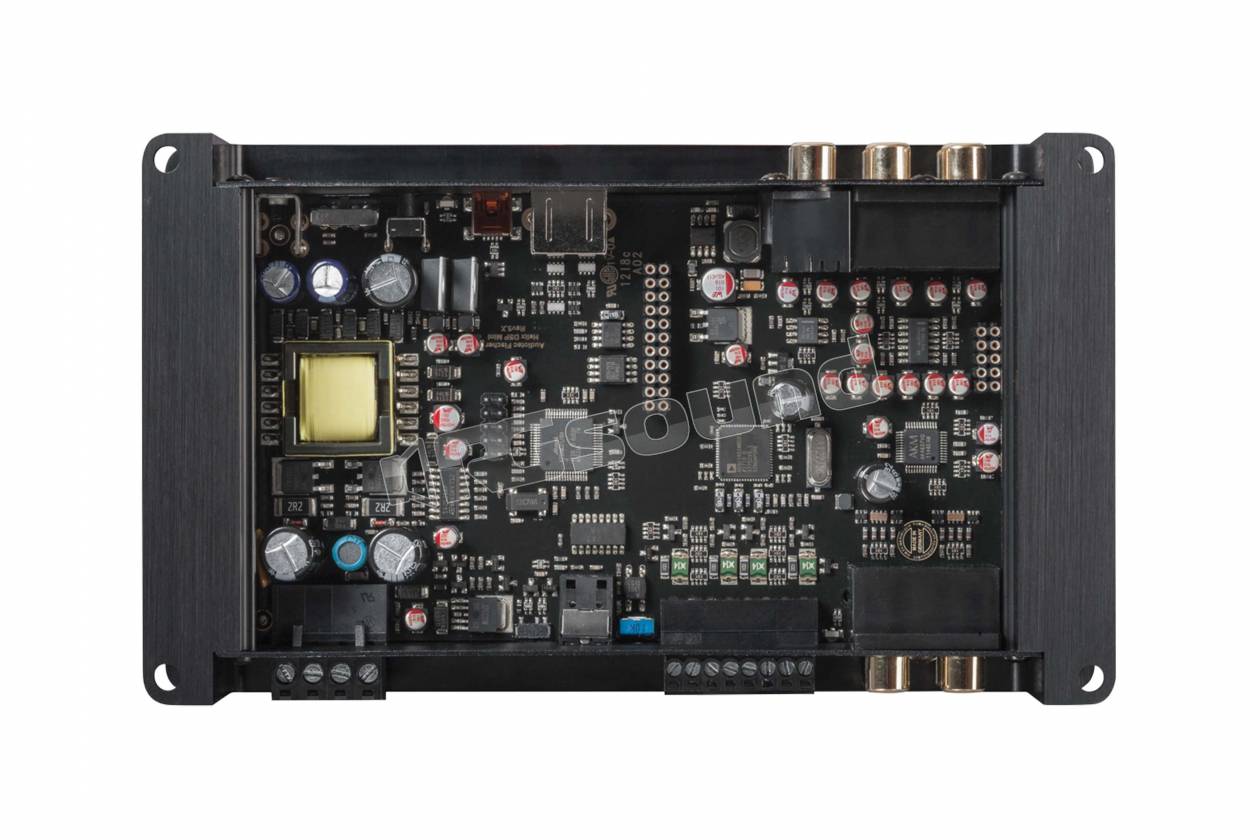

Helix DSP MINI processore di segnale digitale a 6 canali con percorso del segnale a 96 kHz / 24 bit

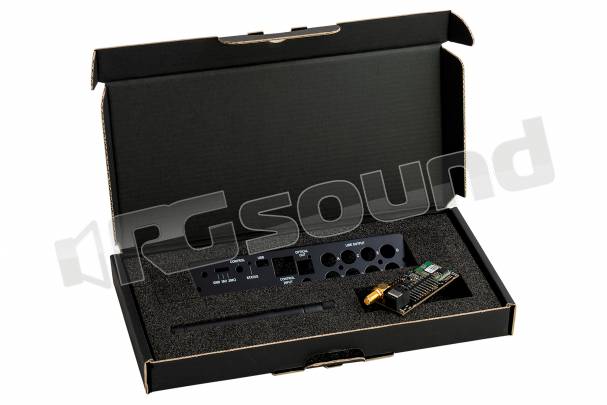

Ingressi: 4 x RCA, 4 x alto livello, 1 x ottico, 1 x slot HEC
Uscite: 6 x RCA con max. 4 Volt di tensione in uscita
DSP a punto fisso a 64 bit con funzionalità di regolazione complete
Ingresso intelligente di alto livello con circuito ADEP.3
Funzionalità di avvio / arresto automatico
Si interfaccia con il software DSP PC-Tool V4
Dimensioni: 40 x 177 x 104 mm / 1,58 x 6,97 x 4,09 pollici



Helix DSP MINI punti di forza

Frequenza di campionamento di 96 kHz

HELIX DSP MINI consente di gestire tutti i segnali con una frequenza di campionamento doppia di 96 kHz. Pertanto la larghezza di banda audio non è più limitata ai valori usuali come 22 kHz ma consente una risposta in frequenza estesa a oltre 40 kHz. Il raddoppio della frequenza di campionamento richiede una potenza DSP significativamente maggiore poiché il numero di possibili operazioni aritmetiche viene dimezzato.
Solo l'implementazione dell'ultima generazione di chip DSP consente di aumentare la frequenza di campionamento a 96 kHz e di aggiungere nuove funzionalità contemporaneamente.



Ingresso di alto livello intelligente ADEP.3

Le moderne autoradio installate in fabbrica incorporano sofisticate possibilità di diagnosi degli altoparlanti collegati. In particolare le autoradio di ultima generazione sono dotate di funzioni di monitoraggio aggiuntive in modo che i messaggi di errore e la perdita di funzioni specifiche (ad es. Funzione fader) compaiano abbastanza spesso se un processore di segnale sarà collegato, ma non con la DSP MINI.
Il nuovo circuito ADEP.3 (Advanced Diagnostics Error Protection, 3a generazione) evita tutti questi problemi senza caricare inutilmente le uscite dei diffusori della radio OE ad alti volumi.



ACO - Processore avanzato a 32 bit

HELIX DSP MINI incorpora un potentissimo CoProcessor a 32 bit di ultima generazione per tutte le attività di monitoraggio e comunicazione, sia internamente che esternamente. Contrariamente alla generazione precedente di 8Bit, questa MCU raggiunge velocità molto più elevate rispetto alla commutazione delle impostazioni e alla comunicazione dei dati con il nostro software DSP PC-Tool. Un ulteriore vantaggio significativo è il boot loader nativo integrato di CoProcessor. Consente aggiornamenti software di tutti i componenti del DSP al fine di regolare il circuito ADEP.3 controllato da microcontrollore, ad esempio in caso di future modifiche / cambiamenti nel sistema diagnostico delle radio di fabbrica o se il dispositivo verrà esteso con interfacce aggiuntive. Inoltre, grazie alla nuova memoria flash, l'ACO offre 10 posizioni di memoria per le configurazioni audio anziché le due comuni.



Funzionalità Start-Stop

L'alimentatore a commutazione di HELIX DSP MINI assicura una tensione di alimentazione interna costante anche se la tensione della batteria scende a 6 Volt durante l'avviamento del motore.



Modalità risparmio energetico

La modalità di risparmio energetico è incorporata nella configurazione di base. Consente di ridurre in modo significativo il consumo di energia degli amplificatori collegati a HELIX DSP MINI quando non è presente alcun segnale di ingresso per più di 60 secondi. Si noti che in molte auto aggiornate con "CAN" o qualsiasi altra struttura di autobus interna può accadere che la radio rimanga "invisibilmente" accesa per un massimo di 45 minuti. anche dopo aver chiuso e lasciato l'auto! Una volta attivata la "Modalità risparmio energia", l'uscita remota e quindi gli amplificatori collegati verranno spenti. HELIX DSP MINI riattiverà l'uscita remota entro un secondo se viene applicato un segnale musicale. È possibile modificare il tempo di spegnimento di 60 sec. o disattivare completamente la "Modalità risparmio energia" tramite il software DSP PC-Tool.



Rilevamento automatico del segnale digitale

Il passaggio dall'ingresso analogico all'ingresso digitale viene effettuato automaticamente non appena viene rilevato un segnale sull'ingresso ottico. Questa funzione può essere disattivata nel software DSP PC-Tool. In alternativa è possibile utilizzare un telecomando opzionale per la commutazione manuale tra ingressi analogici e digitali.

Helix DSP MINI caratteristiche tecniche

Ingressi 4 x RCA / Cinch
4 ingressi per altoparlanti di alto livello
1 x SPDIF ottico (12 - 96 kHz)
1 x Ingresso remoto
Sensibilità di ingresso RCA / Cinch 2 - 4 Volt
Livello superiore 5 - 11 Volt
Uscite 6 x RCA / Cinch
1 x Uscita remota
Tensione di uscita 4 Volt
Risposta in frequenza 10 Hz - 44.000 Hz
Risoluzione DSP 64 bit
Potenza DSP 295 MHz (1,2 miliardi di operazioni MAC / secondo)
Frequenza di campionamento 96 kHz
Processore di segnale audio tipo DSP
Convertitori di segnale A / D: Asahi Kasei
D / A: Asahi Kasei
Ingresso digitale rapporto segnale-rumore 106 dB (ponderato A)
Ingresso analogico rapporto segnale-rumore 103 dB (ponderato A)
Ingresso digitale distorsione armonica totale (THD + N) <0,001%
Ingresso analogico distorsione armonica totale (THD + N) <0,002%
Ingresso digitale distorsione IM (IMD) <0,004%
Ingresso analogico distorsione IM (IMD) <0,004%
Sensibilità > 90 dB
Tensione di funzionamento 9,6 - 18 Volt (max. 5 sec. Fino a 6 Volt)
Assorbimento di corrente <400 mA
Max. corrente di uscita remota 500 mA
Funzionalità aggiuntive Slot HEC, interruttore di sollevamento a terra, ingresso di controllo, processore a 32 bit, circuito ADEP.3, interruttore Auto Remote
Dimensioni (A x L x P) 40 x 177 x 104 mm / 1,58 x 6,97 x 4,09 "
