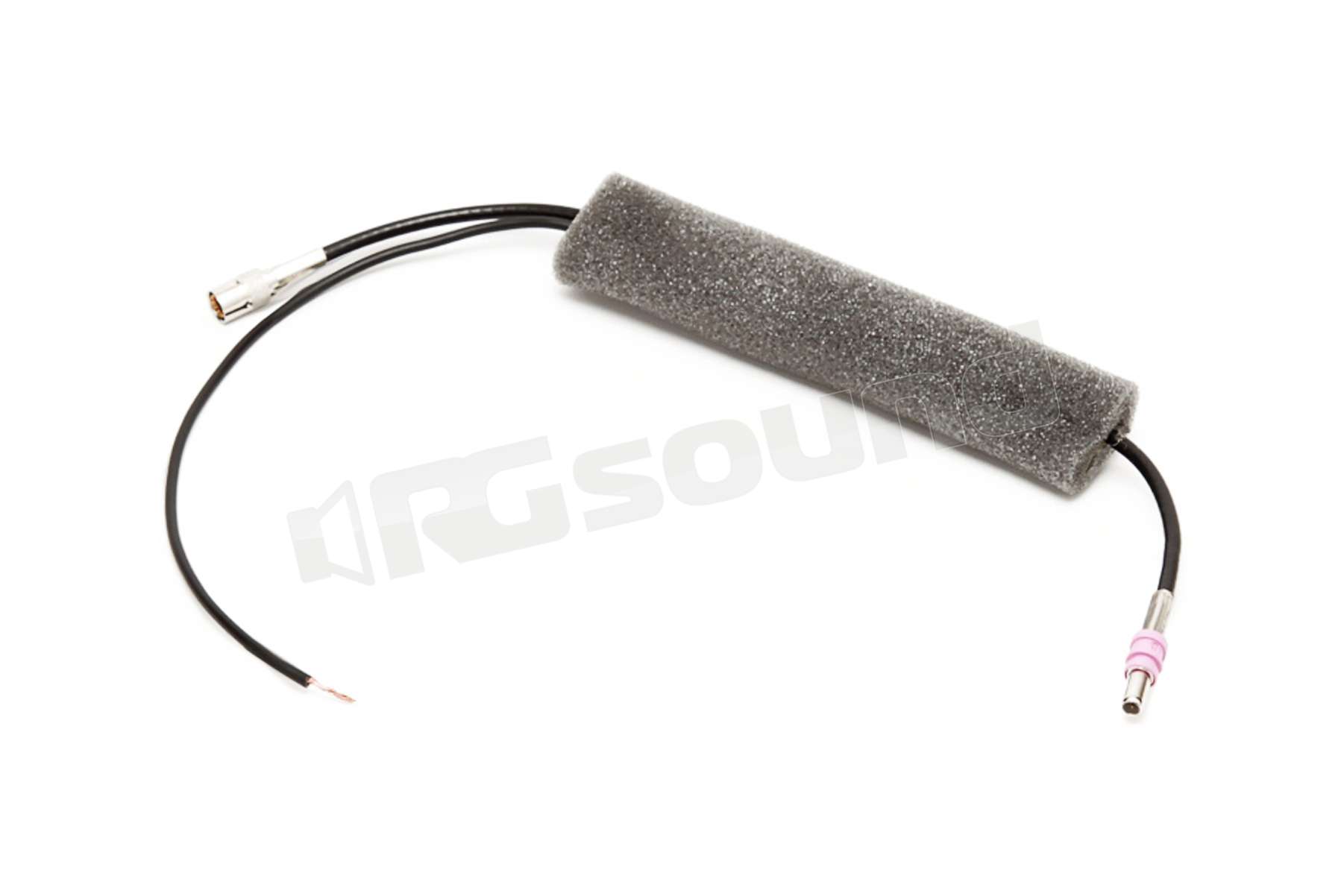

Calearo 7581134 alimentatore antenne DAB SMBf-FKRm

Calearo
il tuo prezzo: € 28,00

Prezzo riferito a singolo pezzo (IVA inclusa)

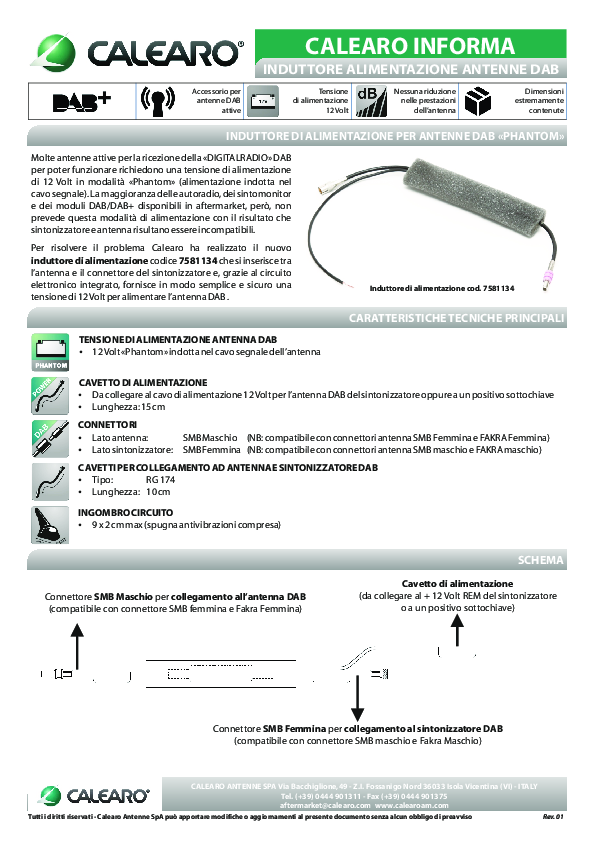

Calearo 7581134 è un induttore di alimentazione per antenne DAB «Phantom» SMBf-FKRm



Molte antenne attive per la ricezione della DigitalRadio DAB richiedono una tensione di alimentazione di 12 Volt in modalità «Phantom» (alimentazione indotta nel cavo segnale). La maggioranza delle autoradio, dei sintomonitor e dei moduli DAB/DAB+ disponibili in aftermarket, però, non prevede questa modalità di alimentazione con il risultato che sintonizzatore e antenna risultano essere incompatibili.
Per risolvere il problema Calearo ha realizzato il nuovo induttore di alimentazione codice 7581134 che si inserisce tra l’antenna e il connettore del sintonizzatore e, grazie al circuito elettronico integrato, fornisce in modo semplice e sicuro una tensione di 12 Volt per alimentare l’antenna DAB.



Caratteristiche alimentatore 7581134

Tensione di alimentazione antenna DAB 12 Volt «Phantom» indotta nel cavo segnale dell’antenna

Cavetto di alimentazione da collegare al cavo di alimentazione 12 Volt per l’antenna DAB del sintonizzatore oppure a un positivo sottochiave. Lunghezza cavo: 15 cm

Connettori lato antenna: SMB Maschio (NB: compatibile con connettori antenna SMB Femmina e FAKRA Femmina)

Connettori sintonizzatore: SMB Femmina (NB: compatibile con connettori antenna SMB maschio e FAKRA maschio)

Cavetti per il collegamento ad antenna e sintonizzatore DAB tipo: RG 174, lunghezza: 10 cm, ingombro circuito 9 x 2 cm max (spugna antivibrazioni compresa)

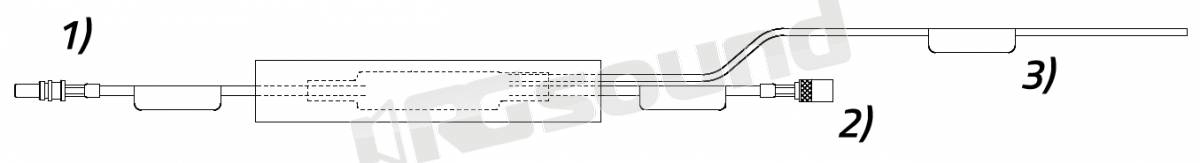

Schema di collegamento:



Calearo 7581134

1) Connettore SMB Maschio per collegamento all’antenna DAB (compatibile con connettore SMB femmina e Fakra Femmina)

2) Connettore SMB Femmina per collegamento al sintonizzatore DAB (compatibile con connettore SMB maschio e Fakra Maschio)

3) Cavetto di alimentazione (da collegare al + 12 Volt REM del sintonizzatore o a un positivo sottochiave)
